- Codice RS:
- 177-2857
- Codice costruttore:
- MCP2562T-E/SN
- Costruttore:
- Microchip
3300 Disponibile per la consegna entro 1 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa/UK)
Aggiunto
Prezzo per Unità (Su Bobina da 3300)
0,844 €
(IVA esclusa)
1,03 €
(IVA inclusa)
Unità | Per unità | Per Bobina* |
3300 + | 0,844 € | 2.785,20 € |
*prezzo indicativo |
- Codice RS:
- 177-2857
- Codice costruttore:
- MCP2562T-E/SN
- Costruttore:
- Microchip
Documentazione Tecnica
Normative
- Paese di origine:
- US
Dettagli prodotto

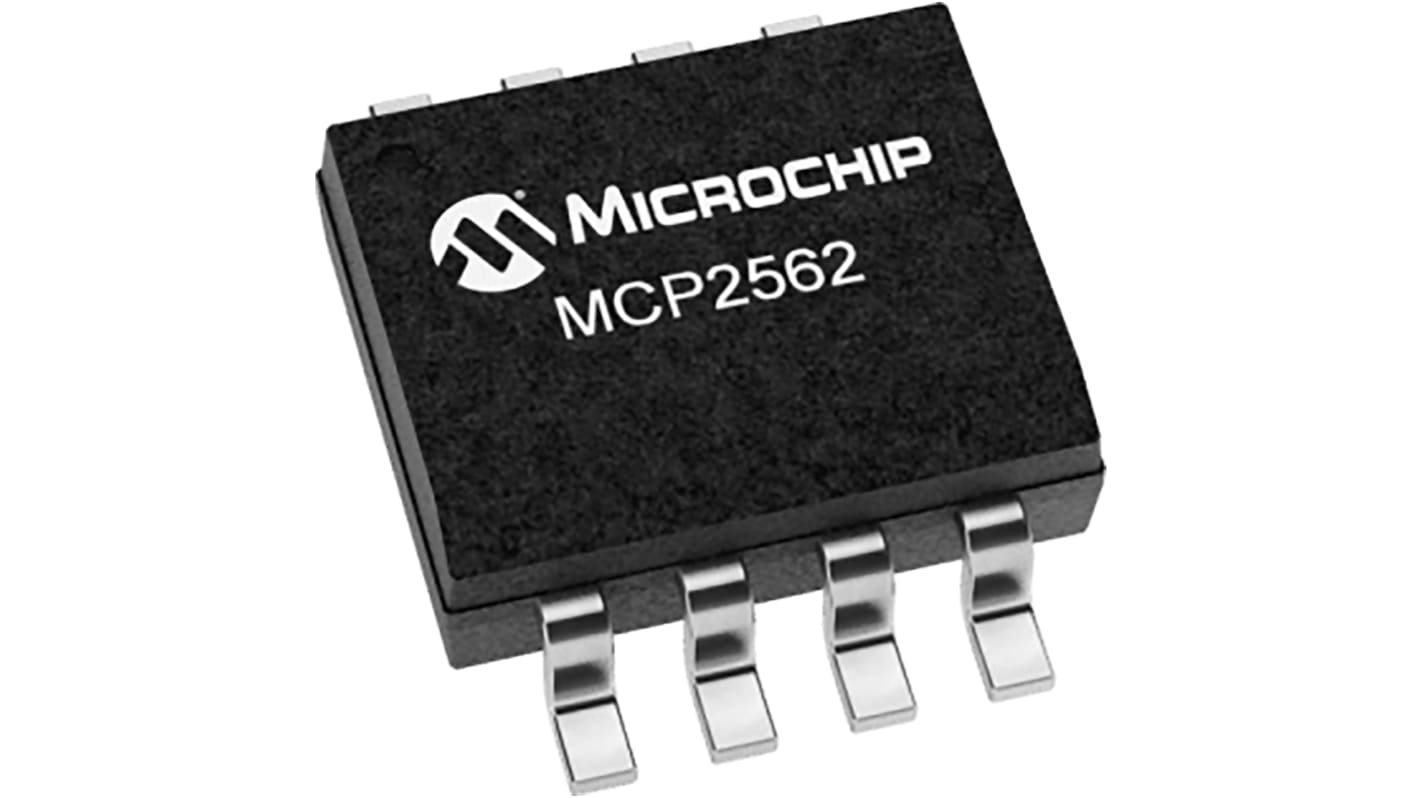

Il MCP2561/2 è un ricetrasmettitore CAN ad alta velocità di seconda generazione Microchip Technology Inc. Funge da interfaccia tra un controller protocollo CAN e il bus CAN a due fili fisico. I componenti della famiglia di dispositivi sono: MCP2561 con pin SPLIT MCP2562 con pin VIO
Supporta il funzionamento fino a 1 Mb/s
Implementa i requisiti di strato fisico standard ISO-11898-5
Corrente in standby molto bassa (tip.: 5 μA)
Pin di alimentazione VIO (MCP2562) per interfacciarsi direttamente ai controller e ai microcontroller CAN con 1,8 V a 5 V I/O
Pin di uscita SPLIT (MCP2561) per stabilizzare gli schemi di terminazione divisa polarizzati in modalità comune
I pin bus CAN sono scollegati quando il dispositivo non è alimentato. Un nodo non alimentato o un evento di sotto-tensione non caricherà il bus CAN
Rilevamento di guasti di messa a terra, rilevamento dominante permanente su TXD, rilevamento dominante permanente sul bus
Reset di accensione e tensione con protezione da sottotensione tensione su pin VDD e VIO
Implementa i requisiti di strato fisico standard ISO-11898-5
Corrente in standby molto bassa (tip.: 5 μA)
Pin di alimentazione VIO (MCP2562) per interfacciarsi direttamente ai controller e ai microcontroller CAN con 1,8 V a 5 V I/O
Pin di uscita SPLIT (MCP2561) per stabilizzare gli schemi di terminazione divisa polarizzati in modalità comune
I pin bus CAN sono scollegati quando il dispositivo non è alimentato. Un nodo non alimentato o un evento di sotto-tensione non caricherà il bus CAN
Rilevamento di guasti di messa a terra, rilevamento dominante permanente su TXD, rilevamento dominante permanente sul bus
Reset di accensione e tensione con protezione da sottotensione tensione su pin VDD e VIO
Specifiche
Attributo | Valore |
---|---|
Flusso dati massimo | 1MBPS |
Numero di transceiver | 1 |
Standard supportato | ISO 11898-2, ISO 11898-5 |
Interfaccia | IC transceiver CAN |
Modalità di spegnimento | Normale, standby |
Corrente di alimentazione massima | 70 mA |
Tipo di montaggio | Montaggio superficiale |
Tipo di package | SOIC |
Numero pin | 8 |
Dimensioni | 4.9 x 3.9 x 1.5mm |
Lunghezza | 4.9mm |
Larghezza | 3.9mm |
Altezza | 1.5mm |
Tensione di alimentazione operativa massima | 5,5 V |
Massima temperatura operativa | +125 °C |
Tensione di alimentazione operativa minima | 4,5 V |
Standard per uso automobilistico | AEC-Q100 |
Minima temperatura operativa | -40 °C |
