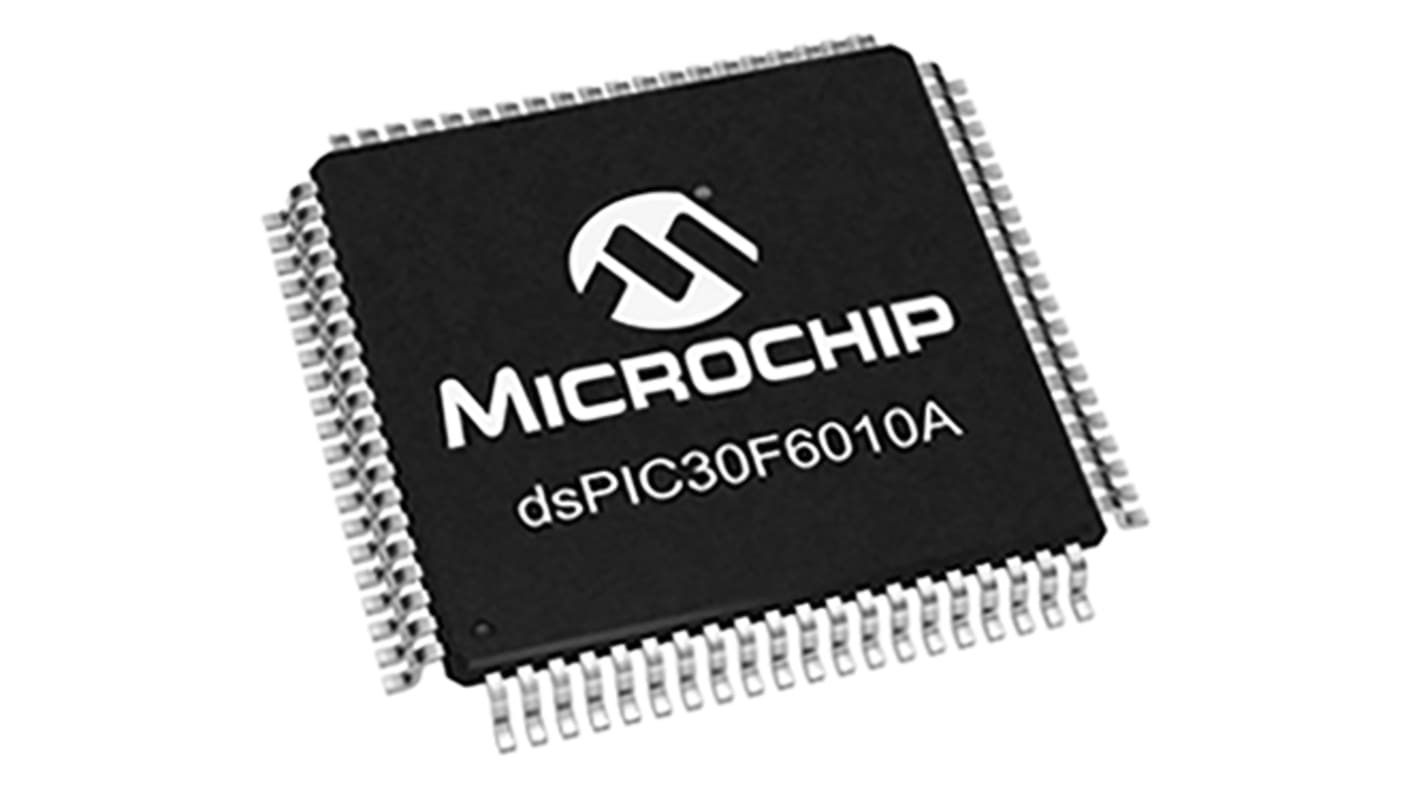

Microcontrollore Microchip, dsPIC, TQFP, dsPIC30F, 80 Pin, Superficie, programmi 144kB, 16 bit Flash, 25 MHz

Codice RS:: 178-3975
Codice costruttore:: DSPIC30F6010A-30I/PF
Costruttore:: Microchip

Microcontrollore Microchip, dsPIC, TQFP, dsPIC30F, 80 Pin, Superficie, programmi 144kB, 16 bit Flash, 25 MHz

Prezzo per 1 vassoio da 90 unità*

1153,44 €

(IVA esclusa)

1407,24 €

(IVA inclusa)

Consegna GRATUITA per ordini a partire da 60,00 €

Temporaneamente esaurito

810 unità pronte per la spedizione da un'altra sede

Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità	Per unità	Per Vassoio*
90 +	12,816 €	1.153,44 €

*prezzo indicativo

Codice RS:: 178-3975
Codice costruttore:: DSPIC30F6010A-30I/PF
Costruttore:: Microchip

Specifiche

Documentazione Tecnica

Normative

Dettagli prodotto

Trova prodotti simili selezionando uno o più attributi.

Seleziona tutto	Attributo	Valore
	Marchio	Microchip
	Serie	dsPIC30F
	Tipo prodotto	Microcontrollore
	Tipo di package	TQFP
	Tipo montaggio	Superficie
	Numero pin	80
	Core del dispositivo	dsPIC
	Larghezza bus dati	16bit
	Dimensione memoria programmabile	144kB
	Tipo di interfaccia	QEI
	Frequenza di clock massima	25MHz
	Dimensioni RAM	8.19kB
	Tensione massima di alimentazione	5.5V
	Minima temperatura operativa	-40°C
	Temperatura massima di funzionamento	85°C
	Lunghezza	14mm
	Larghezza	14 mm
	Standard/Approvazioni	RoHS
	Altezza	1.2mm
	Tensione minima di alimentazione	2.5V
	Instruction Set Architecture	RISC
	Numero timer	5
	Tipo memoria programmabile	Flash
	ADC	1 x 10 Bit
	Standard automobilistico	No

	Seleziona tutto
	Marchio Microchip
	Serie dsPIC30F
	Tipo prodotto Microcontrollore
	Tipo di package TQFP
	Tipo montaggio Superficie
	Numero pin 80
	Core del dispositivo dsPIC
	Larghezza bus dati 16bit
	Dimensione memoria programmabile 144kB
	Tipo di interfaccia QEI
	Frequenza di clock massima 25MHz
	Dimensioni RAM 8.19kB
	Tensione massima di alimentazione 5.5V
	Minima temperatura operativa -40°C
	Temperatura massima di funzionamento 85°C
	Lunghezza 14mm
	Larghezza 14 mm
	Standard/Approvazioni RoHS
	Altezza 1.2mm
	Tensione minima di alimentazione 2.5V
	Instruction Set Architecture RISC
	Numero timer 5
	Tipo memoria programmabile Flash
	ADC 1 x 10 Bit
	Standard automobilistico No

Datasheet

Regolatori di segnale digitali a 16 bit dsPIC30F6010A/6015

La famiglia dsPIC30F Microchip di controller di segnali digitali (DSC) offre ai progettisti DSP ottime prestazioni con la semplicità di un MCU. I dispositivi dsPIC30F5010A/6015 sono DSC che dispongono di periferiche adatte per applicazioni di controllo motore.

Funzioni della CPU

Velocità della CPU 30 MIPS max.

Architettura Harvard modificata

Architettura del set di istruzioni ottimizzata per compilatore C

83 istruzioni base con modalità d'indirizzamento flessibili

Istruzioni da 24 bit, percorso dati da 16 bit

Spazio per programmi flash su chip da 144 Kbyte (istruzioni con testo)

RAM per dati su chip da 8 Kbyte

EEPROM di dati non volatile da 4 Kbyte 16 x array registri di lavoro da 16 bit

Fino a 44 sorgenti di interruzione

Funzioni del motore DSP

Doppio recupero dati

Accumulatore write-back per operazioni DSP

Modulo e modalità d'indirizzamento Bit-Reversed

Due accumulatori da 40 bit con logica di saturazione opzionale

Moltiplicatore intero/frazionale hardware a ciclo singolo da 17 bit x 17 bit

Tutte le istruzioni DSP a ciclo singolo

Commutazione a ciclo singolo ±16 bit

Caratteristiche delle periferiche

Pin di I/O sink/source ad elevata corrente: 25 mA/25 mA

Convertitore analogico/digitale (ADC) a 10 bit e 1 Msps - 16 canali

Cinque timer/contatori a 16 bit - Possibilità di accoppiare timer a 16 bit nei moduli timer a 32 bit

Una funzione ingresso di acquisizione da 16 bit

Una funzione di uscita PWM/confronto da 16 bit

Modulo PWM di controllo motore

Modulo d'interfaccia encoder in quadratura

Moduli SPI a 3 fili

Modulo I2CTM

Due moduli UART

Moduli CAN bus, due per dsPIC30F6010A, uno per dsPIC30F6015
