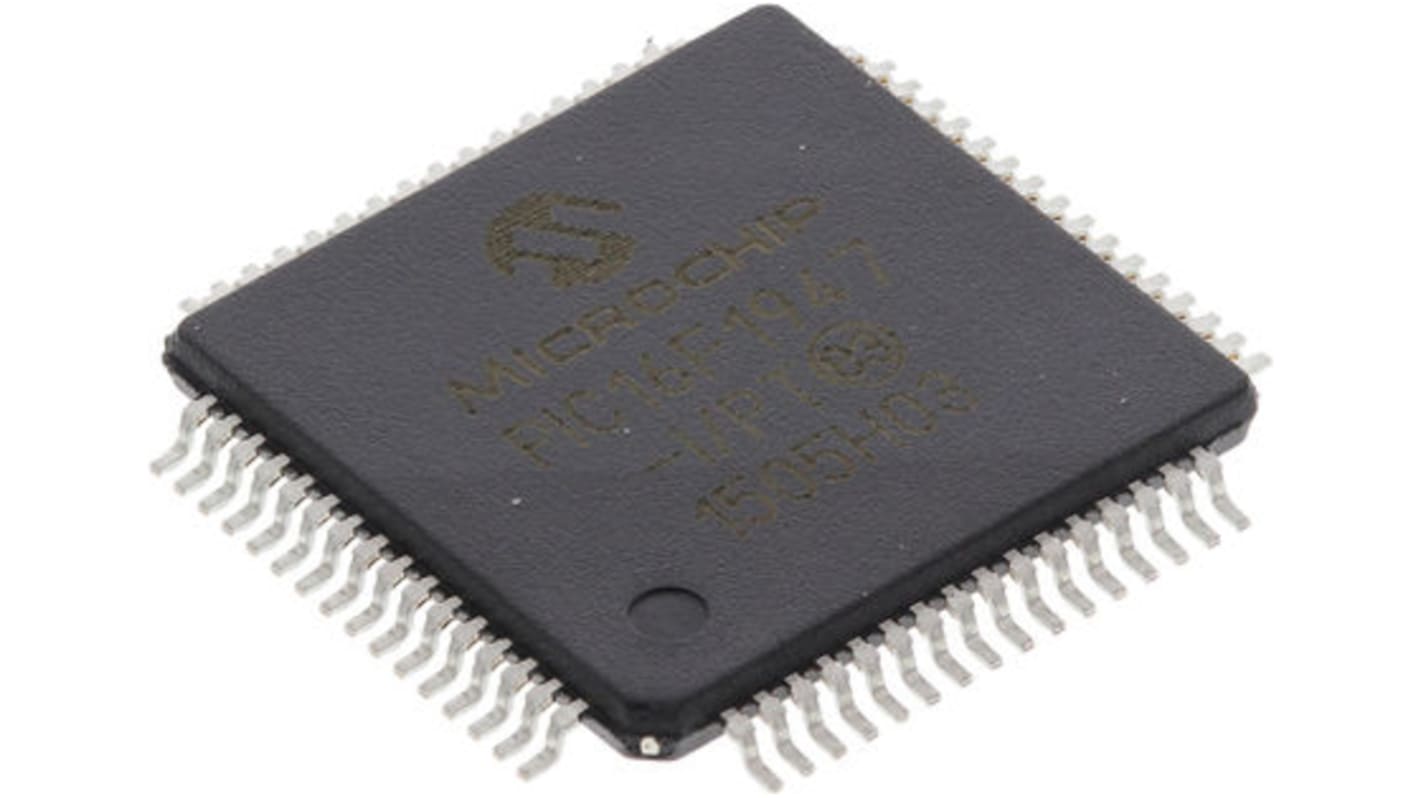

Microcontrollore Microchip, PIC, TQFP, PIC16F1947, 64 Pin, Superficie, programmi 28kB, 8 bit Flash, 32 MHz

Visualizza Microcontroller

Prezzo per 1 vassoio da 160 unità*

385,92 €

(IVA esclusa)

470,88 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
Temporaneamente esaurito
  • Spedizione a partire dal 04 marzo 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
Per Vassoio*
160 +2,412 €385,92 €

*prezzo indicativo

Codice RS:
911-5514
Codice costruttore:
PIC16F1947-I/PT
Costruttore:
Microchip
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Microchip

Tipo prodotto

Microcontrollore

Serie

PIC16F1947

Tipo di package

TQFP

Tipo montaggio

Superficie

Numero pin

64

Core del dispositivo

PIC

Larghezza bus dati

8bit

Tipo di interfaccia

SPI, I2C, EUSART

Dimensione memoria programmabile

28kB

Frequenza di clock massima

32MHz

Dimensioni RAM

1kB

Tensione massima di alimentazione

5.5V

Dissipazione di potenza massima Pd

800mW

Numero I/O programmabili

54

Dimensione massima della memoria espansa

8bit

Minima temperatura operativa

-40°C

Comparatori analogici

3

Temperatura massima di funzionamento

85°C

Lunghezza

10mm

Altezza

1mm

Larghezza

10 mm

Standard/Approvazioni

No

Tensione minima di alimentazione

1.8V

Numero timer

5

ADC

17 x 10 Bit

Tipo memoria programmabile

Flash

Standard automobilistico

No

Instruction Set Architecture

RISC

Paese di origine:
CN

Microcontrollori flash a 8 bit PIC16F1946/1947


La gamma di microcontrollori PIC16F Microchip è composta da MCU a 8 bit che incorporano l'architettura PIC® di Microchip in un'ampia varietà di opzioni di pin e contenitori, dai dispositivi a ingombro ridotto a 14 pin ai dispositivi ricchi di funzionalità a 64 pin. Sono disponibili dispositivi con architettura di base, gamma intermedia, gamma intermedia avanzata con numerose e varie combinazioni di periferiche, che offrono ai progettisti un'ampia flessibilità e scelta per le proprie applicazioni.

La famiglia di microcontrollori PIC16F1946/1947 è basata sul core di gamma intermedia avanzata di Microchip con uno stack hardware profondo a 16 livelli e 49 istruzioni. Questi MCU forniscono fino a 8 MIPS, fino a 28 KB di memoria di programma, fino a 1024 byte di RAM e 256 byte di EEPROM di dati. Sulla scheda è presente un oscillatore configurabile con precisione ±1%.

Caratteristiche del microcontrollore


Velocità della CPU massima 32 MHz

49 istruzioni

Stack hardware a 16 livelli

Oscillatore interno a 32 MHz - gamma di frequenza selezionabile da 32 MHz a 31 kHz

54 pin I/O

Tecnologia nanoWatt XLP

Reset all'accensione (POR)

Timer di accensione (PWRT)

Timer di avvio oscillatore (OST)

Reset da sottotensione (BOR)

Timer watchdog (WDT)

Programmazione a bassa tensione (LVP)

Programmazione seriale In-Circuit (ICSP)

Debug In-Circuit (ICD)

Periferiche


Controller LCD integrato - 184 segmenti

Convertitore analogico/digitale a 10 bit (ADC) - 17 canali

Modulo sensore capacitivo mTouchTM - 17 canali

Due moduli Capture/Compare/PWM (CCP)

Tre moduli di acquisizione/confronto/PWM potenziati (ECCP)

Tre comparatori

Quattro timer a 8 bit

Un timer a 16 bit

Due porte seriali sincrone master (MSSP) con SPI e I2C

Due trasmettitori ricevitori asincroni sincroni universali ottimizzati (EUSART)

Riferimento di tensione fissa (FVR)

Blocco SR
