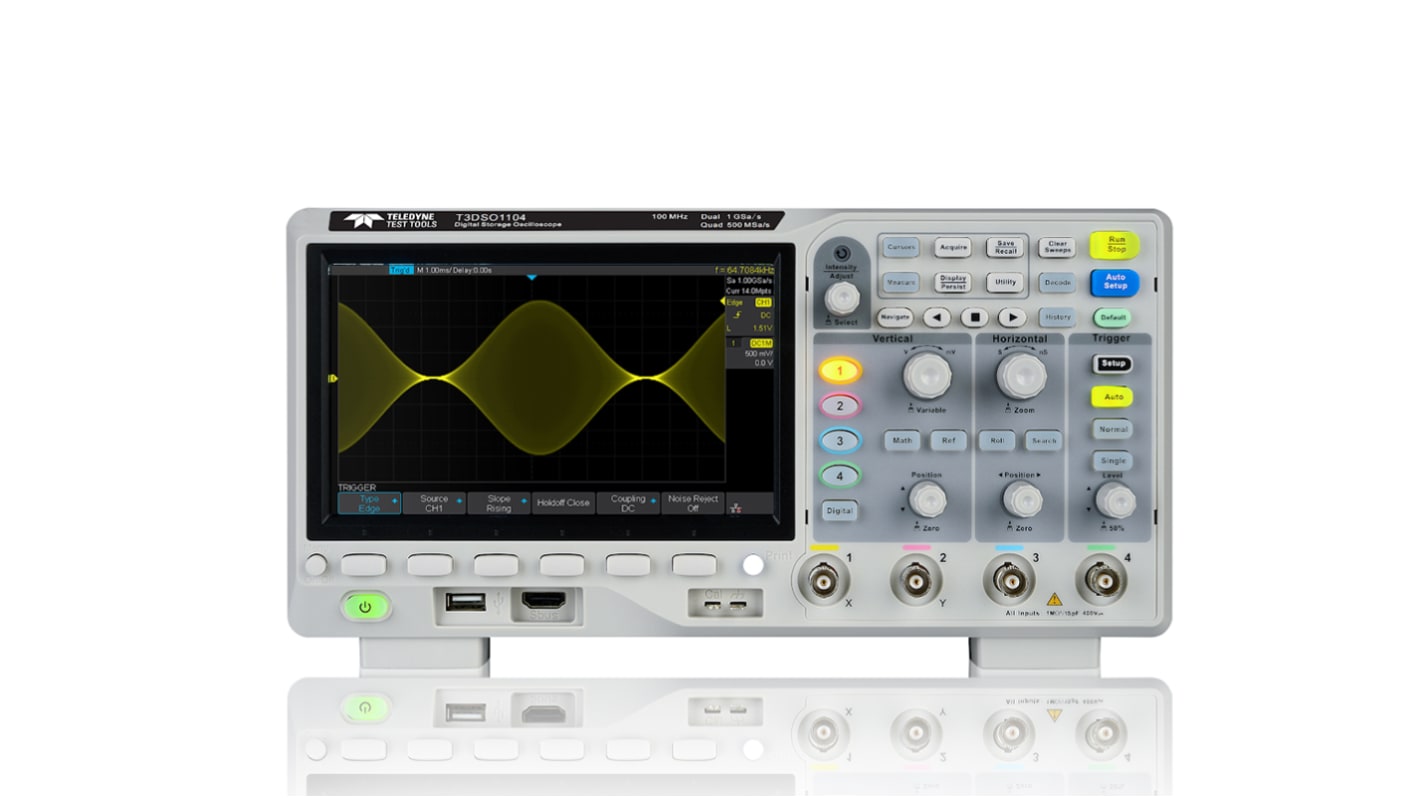

Oscilloscopio Banco Teledyne LeCroy T3DSO1000, 100 MHz 4 canali

Il T3DSO1104 è un oscilloscopio digitale da banco a 4 canali da 100 MHz prodotto da Teledyne LeCroy.

Gli oscilloscopi digitali sono utilizzati in un'ampia gamma di applicazioni in una moltitudine di settori diversi. L'oscilloscopio è un componente essenziale per qualsiasi professionista che sta progettando, testando o riparando apparecchiature elettroniche. Alcuni dei più comuni sono:

Gli oscilloscopi e le sonde LeCroy Teledyne sono stati progettati, prodotti e testati in base ai più elevati standard. Ciò garantisce un'elevata affidabilità e qualità. Nell'improbabile eventualità, si verifichino problemi tutti gli oscilloscopi digitali Teledyne LeCroy sono coperti da una garanzia di 3 anni del produttore e sonde di 1 anno.

Gli oscilloscopi sono strumenti utilizzati da ingegneri, progettisti e tecnici per analizzare e misurare i segnali elettronici complessi. Gli oscilloscopi consentono di sviluppare e verificare sistemi ad alte prestazioni e progetti elettronici. Sono uno strumento indispensabile in qualsiasi officina, laboratorio o stazione di prova.

Gli oscilloscopi della serie Teledyne LeCroy T3DSO1000 sono disponibili con modelli a due canali o quattro canali. Il modello a due canali è disponibile con larghezza di banda analogica a 100 MHz, un ADC singolo con velocità di campionamento massima di 1 GSa/s e un modulo di memoria singolo con 14 Mpts di memoria di esempio. L'oscilloscopio a quattro canali è disponibile in modelli da 100 e 200 MHz e incorpora due ADC 1 GSa/s e due moduli di memoria da 14 Mpts. Quando tutti i canali sono abilitati, ogni canale ha una frequenza di campionamento di 500 MSA/s e una lunghezza di registrazione standard di 7 Mpts. Quando è attivo solo un singolo canale per ADC, la velocità di campionamento massima è 1 GSa/s e la lunghezza massima di registrazione è 14 Mpts.

La serie T3DSO1000 impiega una nuova generazione di tecnologia di visualizzazione ad alta velocità, sinonimo di un'eccellente chiarezza del segnale, fedeltà e prestazioni elevate. Il rumore del sistema è anche inferiore rispetto ai prodotti simili nell'industria. È fornito con una gamma d'ingresso verticale minima di 500 uV/div, un sistema innovativo di attivazione digitale con alta sensibilità e basso jitter, e una velocità di acquisizione della forma d'onda di 400.000 frame/sec (modalità di sequenza). Il modello T3DSO1000 utilizza anche una funzione di visualizzazione con classificazione di intensità a 256 livelli e una modalità di visualizzazione della temperatura a colori non presente in altri modelli di questa classe. Un'altra potente aggiunta è la nuova funzione matematica FFT a 1 milione di punti che fornisce la risoluzione di frequenza molto alta T3DSO1000 quando si osservano gli spettri di segnale. Il nuovo design digitale include anche un co-processore hardware che offre misurazioni rapide e accurate senza rallentare l'acquisizione e la risposta del pannello frontale.
