- Codice RS:
- 177-1268
- Codice costruttore:
- T3DSO1204
- Costruttore:
- Teledyne LeCroy
2 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)
24 Entro 2 giorni lavorativi per ordini effettuati entro le 19:00 (magazzini in Europa).
Aggiunto
Prezzo per Unità
1.345,00 €
(IVA esclusa)
1.640,90 €
(IVA inclusa)
Unità | Per unità |
1 + | 1.345,00 € |
- Codice RS:
- 177-1268
- Codice costruttore:
- T3DSO1204
- Costruttore:
- Teledyne LeCroy
Normative
- Paese di origine:
- CN
Dettagli prodotto

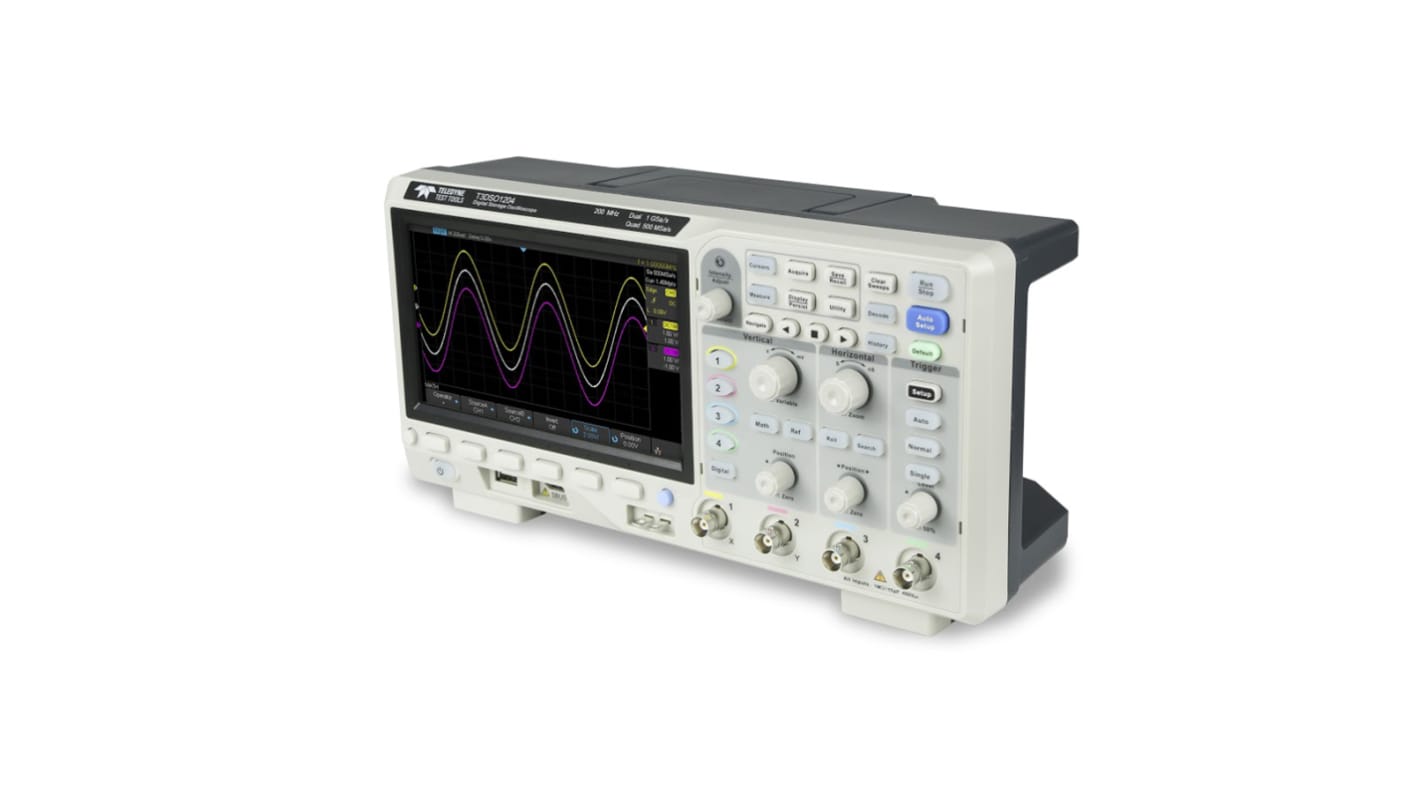

Oscilloscopi digitali Teledyne LeCroy serie T3DSO1000
Gli oscilloscopi sono strumenti utilizzati da ingegneri, progettisti e tecnici per analizzare e misurare i segnali elettronici complessi. Gli oscilloscopi consentono di sviluppare e verificare sistemi ad alte prestazioni e progetti elettronici. Sono uno strumento indispensabile in qualsiasi officina, laboratorio o stazione di prova.
Gli oscilloscopi della serie Teledyne LeCroy T3DSO1000 sono disponibili con modelli a due canali o quattro canali. Il modello a due canali è disponibile con larghezza di banda analogica a 100 MHz, un ADC singolo con velocità di campionamento massima di 1 GSa/s e un modulo di memoria singolo con 14 Mpts di memoria di esempio. L'oscilloscopio a quattro canali è disponibile in modelli da 100 e 200 MHz e incorpora due ADC 1 GSa/s e due moduli di memoria da 14 Mpts. Quando tutti i canali sono abilitati, ogni canale ha una frequenza di campionamento di 500 MSA/s e una lunghezza di registrazione standard di 7 Mpts. Quando è attivo solo un singolo canale per ADC, la velocità di campionamento massima è 1 GSa/s e la lunghezza massima di registrazione è 14 Mpts.
La serie T3DSO1000 impiega una nuova generazione di tecnologia di visualizzazione ad alta velocità, sinonimo di un'eccellente chiarezza del segnale, fedeltà e prestazioni elevate. Il rumore del sistema è anche inferiore rispetto ai prodotti simili nell'industria. È fornito con una gamma d'ingresso verticale minima di 500 uV/div, un sistema innovativo di attivazione digitale con alta sensibilità e basso jitter, e una velocità di acquisizione della forma d'onda di 400.000 frame/sec (modalità di sequenza). Il modello T3DSO1000 utilizza anche una funzione di visualizzazione con classificazione di intensità a 256 livelli e una modalità di visualizzazione della temperatura a colori non presente in altri modelli di questa classe. Un'altra potente aggiunta è la nuova funzione matematica FFT a 1 milione di punti che fornisce la risoluzione di frequenza molto alta T3DSO1000 quando si osservano gli spettri di segnale. Il nuovo design digitale include anche un co-processore hardware che offre misurazioni rapide e accurate senza rallentare l'acquisizione e la risposta del pannello frontale.
T3DSO1204
Caratteristiche e vantaggi
- Modello con larghezza di banda di 200 MHz
- Due ADC da 1 GSa/s. Quando tutti i canali sono abilitati, ogni canale ha una frequenza di campionamento massima di 500 MSA/s. Quando un singolo canale per ADC è attivo, ha una velocità di campionamento di 1 GSa/s.
- La generazione più recente della tecnologia di visualizzazione ad alta velocità
- Velocità di acquisizione della forma d'onda fino a 100.000 wfm/s (modalità normale) e 400.000 wfm/s (modalità di sequenza)
- Supporta 256 livelli di classificazione di intensità e modalità di visualizzazione a colori. Lunghezza di registrazione fino a 14 Mpts
- Sistema di attivazione digitale
- Trigger Intelligente: Edge, Slope, Pulse Width, Window, Runt, Interval, Time Out (Esclusione), Pattern
- Attivazione e decodifica bus seriale (standard), supporta i protocolli IIC, SPI, UART, RS232, CAN, LIN
- Attivazione video, supporta HDTV
- Basso rumore di sottofondo con scale di tensione da 500 μV/div a 10 V/div
- 10 tipi di tasti di scelta rapida con un solo pulsante, supporta Auto Setup, Default, cursori, Misure, matematica, ecc.
- Funzione di registrazione delle forme d'onda cronologica (Cronologia), la lunghezza massima delle forme d'onda registrate è di 80.000 fotogrammi.
Applications
Gli oscilloscopi digitali sono utilizzati in un'ampia gamma di applicazioni in una moltitudine di settori diversi. L'oscilloscopio è un componente essenziale per qualsiasi professionista che sta progettando, testando o riparando apparecchiature elettroniche. Alcuni dei più comuni sono:
- Formazione
- Progettazione elettronica
- Ricercatori medici
- Tecnici di riparazione della televisione
- Fisici
- Test o riparazione di apparecchiature elettroniche
- Analisi dei dati
- Analisi delle forme d'onda
Teledyne LeCroy perché?
Gli oscilloscopi e le sonde LeCroy Teledyne sono stati progettati, prodotti e testati in base ai più elevati standard. Ciò garantisce un'elevata affidabilità e qualità. Nell'improbabile eventualità, si verifichino problemi tutti gli oscilloscopi digitali Teledyne LeCroy sono coperti da una garanzia di 3 anni del produttore e sonde di 1 anno.
D - Sono disponibili accessori?
Specifiche
Attributo | Valore |
---|---|
Numero di canali analogici | 4 |
Digitale/analogico | Tipo digitale |
Larghezza di banda | 200MHz |
Tipo di oscilloscopio | Da banco |
Forma oscilloscopio | Storage digitale |
Serie | T3DSO1000 |
Sorgente di potenza | Rete elettrica |
Capacità di memoria | 7 Mpts/Ch |
Tipo di display | LCD TFT |
Dimensione schermo | 7poll |
Campionamento casuale | 1 Gsps |
Risoluzione verticale | 8 bit |
