Pin di test HARWIN P1113CA3 2A

Codice RS:: 521-601
Codice costruttore:: P1113CA3
Costruttore:: HARWIN

1 / 1

Sconto per quantità disponibile

Prezzo per 1 confezione da 5**

14,75 €

(IVA esclusa)

17,99 €

(IVA inclusa)

12 In consegna il giorno lavorativo successivo per ordini pervenuti entro le 19:00 (magazzino in Italia)*

43 entro 1 - 2 giorni lavorativi per ordini pervenuti entro le 19:00 (magazzini in Europa). Accedi e verifica i tempi di consegna nel carrello

* Le date di consegna possono variare in base alla quantità selezionata e all'indirizzo di consegna.

Consegna GRATUITA per ordini superiori a € 100,00

Clicca qui per verificare la disponibilità

Confezione/i	Per confezione	Per unità**
1 - 4	14,75 €	2,95 €
5 - 9	13,66 €	2,732 €
10 - 19	12,56 €	2,512 €
20 +	11,44 €	2,288 €

**prezzo indicativo

Codice RS:: 521-601
Codice costruttore:: P1113CA3
Costruttore:: HARWIN

Datasheet

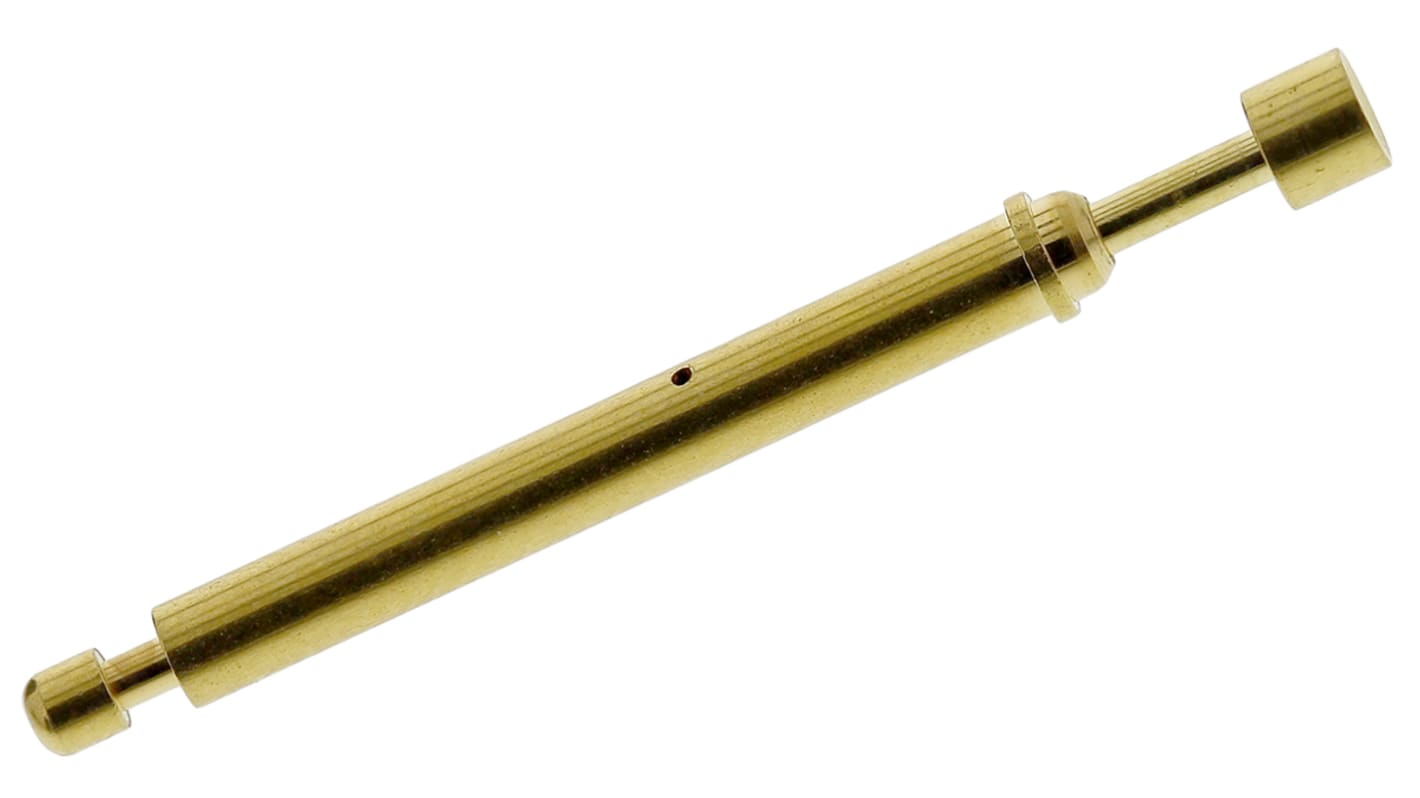

Terminali di test con carica a molla

Terminale con carica a molla per il test rapido multipunto di sottogruppi PCB durante lo sviluppo e la produzione.
Ideato per essere pressato o fissato tramite materiale epossidico nei banchi di prova prestabiliti, allineato con la guida e le spine della scheda da testare.Codice
521-601 è dotato di sonda concava in ottone dorata per la localizzazione dei pin per PCB e dei giunti a saldare.Codice
521-611 è provvisto di una sonda a punta in acciaio al carbonio nichelato per garantire il contatto alle guide piatte e agli isolatori.
La sonda è contenuta in un corpo in ottone dorato con una molla in acciaio dorata.
Collegamento della saldatura ai terminali
Spessore del banco di prova raccomandato: 5 mm min. (fissato con materiale epossidico) 12 mm max., (pressato)
15 mm max.

Terminal di prova con carico a molla HARWIN

Il terminal di prova a molla HARWIN è una sonda a molla monopezzo pronta per l'assemblaggio sull'unità di prova. Questo terminal di test assicura un test multipunto rapido dei sottogruppi di circuiti stampati durante lo sviluppo e la produzione. La sonda viene inserita nel pannello (fino allo spallamento) e saldata o incollata al pannello. Una volta fissata la sonda nella piastra di montaggio, il filo può essere assemblato sul retro della sonda. Il metodo consigliato è spelare un filo di piccola lunghezza, avvolgerlo intorno al sottosquadro sul retro della sonda, quindi saldarlo in posizione per il collegamento elettrico. Per il montaggio di più sonde a molla, si consiglia di assemblare questa sonda a un passo minimo di 3mm per garantire il mantenimento delle prestazioni elettriche.

Caratteristiche e vantaggi

La corrente nominale è 2A
La lunghezza è 27mm
La dimensione del passo è 3mm
Sonda concava in ottone placcato oro per il posizionamento di pin per circuito stampato e giunti a saldare per garantire una lunga durata
Il tipo di punta della sonda è concava
Temperatura d'esercizio compresa tra -40 °C e 85 °C.

Applications

Industria aerospaziale
Installazione di energia
Apparecchiature mediche
Settore militare
Trasporti

Certificazioni

EC1907/2006 (REACH)
Conforme a SVHC
