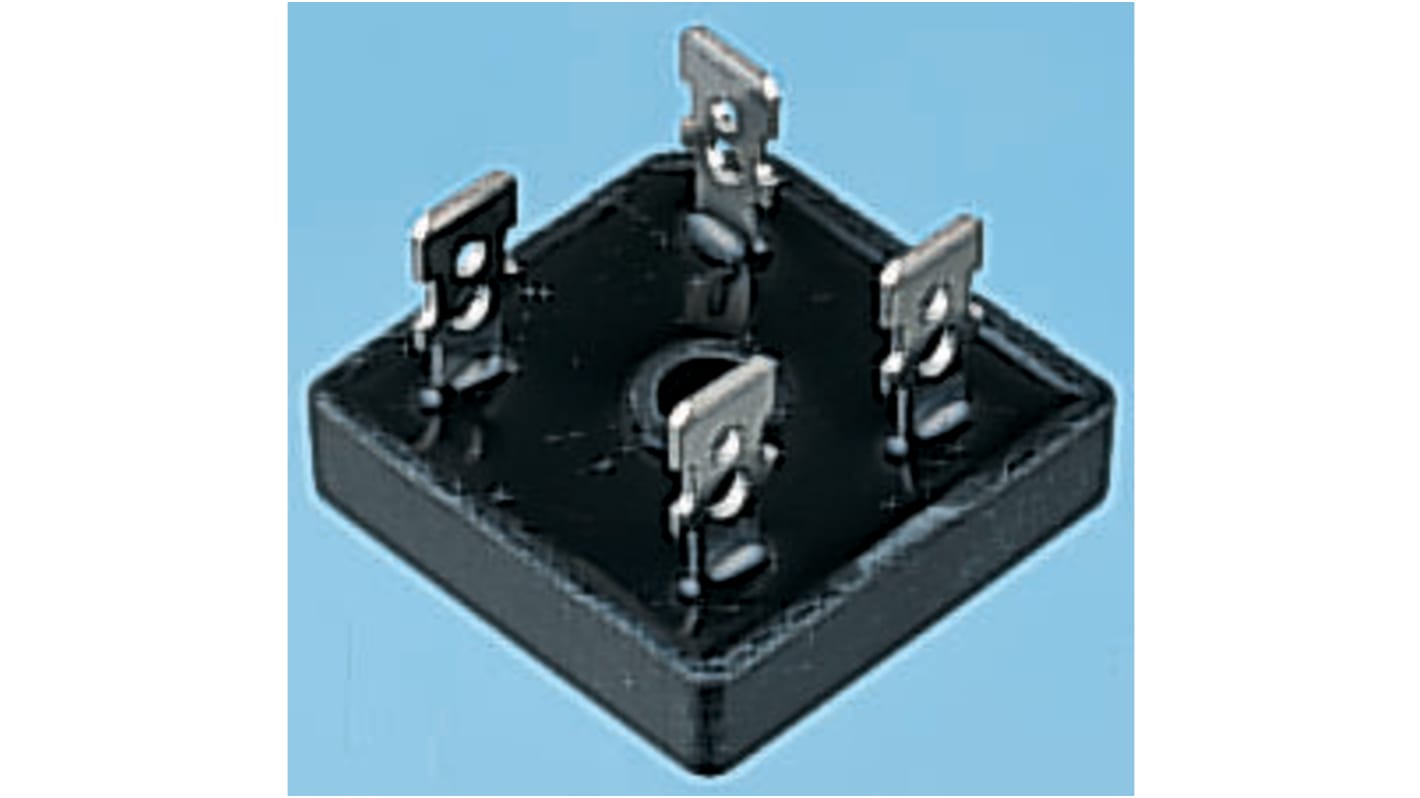

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 25A, VRRM 400V, GBPC, Montaggio a vite, 4 Pin

• numero file riconoscimento UL E54214
• terminali universali a 3 vie: Snap-on, wire wrap-around o montaggio su circuito stampato
• IR Tipico inferiore a 0,3 μA
• elevata capacità di sovracorrente
• bassa resistenza termica
• Saldatura a 275 °C per un massimo di 10 secondi in conformità a JESD 22-B106

APPLICAZIONI TIPICHE
Uso generico nella rettifica a onda intera del ponte c.a./c.c. per alimentatori, elettrodomestici, apparecchiature per ufficio, applicazioni di automazione industriale.

DATI MECCANICI
CASO : GBPC, GBPC-W.
Il composto di stampaggio soddisfa il grado di infiammabilità UL 94 V-0
Base P/N-E4 - conforme a RoHS, grado commerciale
Terminali : nichelati su alette faston o placcati in argento
Conduttori, saldabili secondo J-STD-002 e JESD22-B102.
Aggiunta la lettera di suffisso "W" per indicare le derivazioni
(ad es GBPC12005W).
Polarità : come indicato, conduttore positivo con angolo smussato
Coppia di montaggio: 20 pollici-libbre max.

UL E54214

Raddrizzatori a ponte, Vishay Semiconductor

Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
