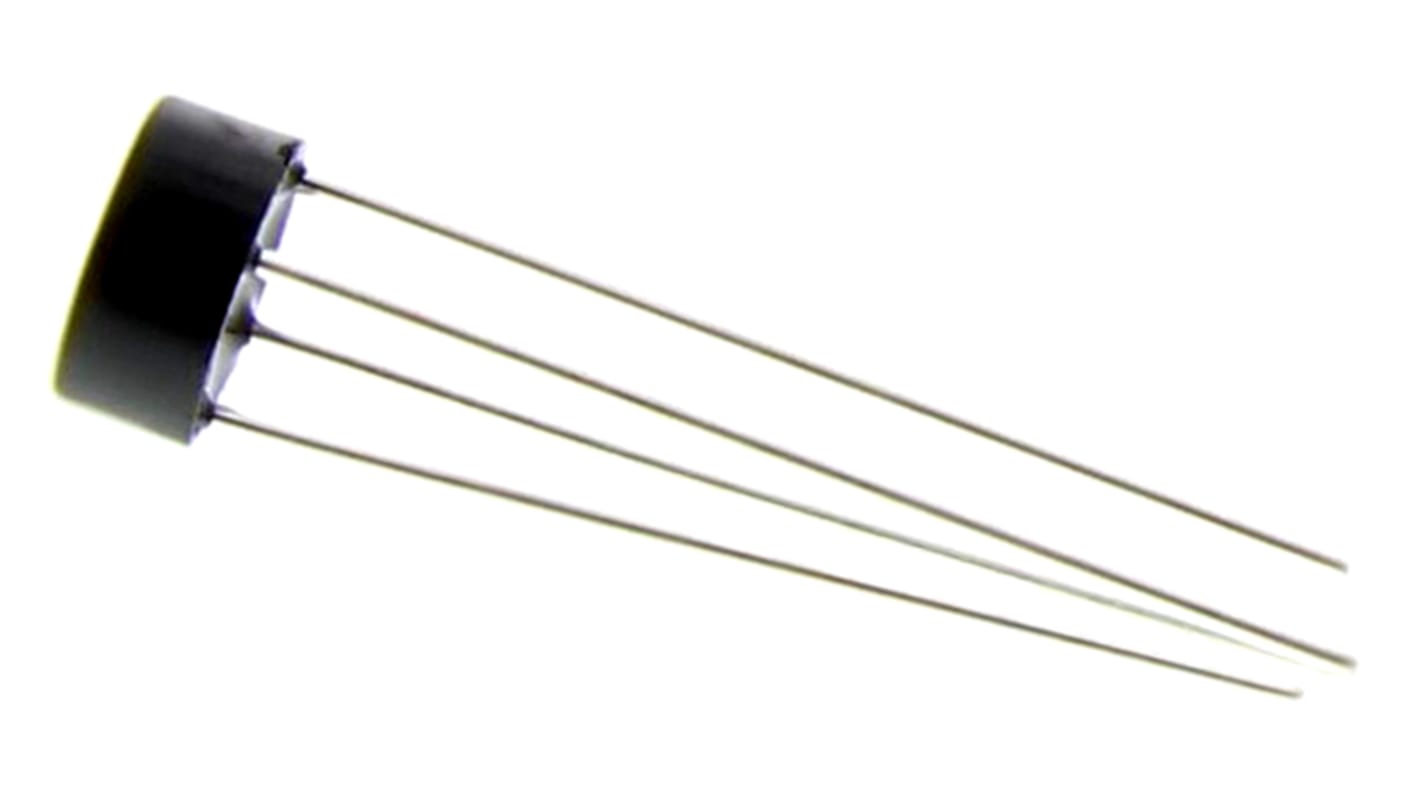

Raddrizzatore a ponte, Monofase, Vishay, Ifwd 2A, VRRM 800V, WOG, Su foro, 4 Pin
- Codice RS:
- 165-2685
- Codice costruttore:
- 2W08G-E4/51
- Costruttore:
- Vishay
2098 Disponibile per la consegna entro 4 giorni lavorativi, per ordini effettuati entro le 19:00 (magazzini in Europa)
Prezzo per Unità (Su Bobina da 3000)
0,283 €
(IVA esclusa)
0,345 €
(IVA inclusa)
Unità | Per unità | Per bobina* |
---|---|---|
3000 + | 0,283 € | 849,00 € |
*prezzo indicativo
- Codice RS:
- 165-2685
- Codice costruttore:
- 2W08G-E4/51
- Costruttore:
- Vishay
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Raddrizzatori a ponte con cavi conduttori, serie 2WxxG, Vishay Semiconductor
Inversione di corrente c.c. ridotta
Contenitore ad alta rigidità dielettrica
Struttura del cavo conduttore per montaggio su scheda a circuito stampato tramite foro passante
Contenitore ad alta rigidità dielettrica
Struttura del cavo conduttore per montaggio su scheda a circuito stampato tramite foro passante
Autorizzatori
UL E54214
Raddrizzatori a ponte, Vishay Semiconductor
Il raddrizzatore a ponte converte un ingresso di corrente alternata (c.a.) in uscita di corrente continua (c.c.) per applicazioni di rettifica a onda completa. La disposizione dei diodi fornisce la stessa polarità di uscita per entrambe le polarità di ingresso. Un raddrizzatore a onda piena trifase è una disposizione di sei diodi in una configurazione di circuito a ponte. I contenitori sono progettati per essere di dimensioni minime, offrire la massima affidabilità e le migliori prestazioni termiche.
Specifiche
Attributo | Valore |
---|---|
Ponte | Monofase |
Corrente di forward media di picco | 2A |
Picco della tensione ripetitiva inversa | 800V |
Tipo di montaggio | Su foro |
Tipo di package | WOG |
Numero pin | 4 |
Tecnologia del diodo | Giunzione al silicio |
Configurazione | Single |
Corrente di picco su surge non ripetitiva | 60A |
Massima temperatura operativa | +150 °C |
Minima temperatura operativa | -55 °C |
Tensione di forward di picco | 1.1V |
Corrente inversa di picco | 5µA |
Dimensioni | 9.86 x 8.84 x 5.6mm |
Lunghezza | 9.86mm |
Larghezza | 8.84mm |
Altezza | 5.6mm |
