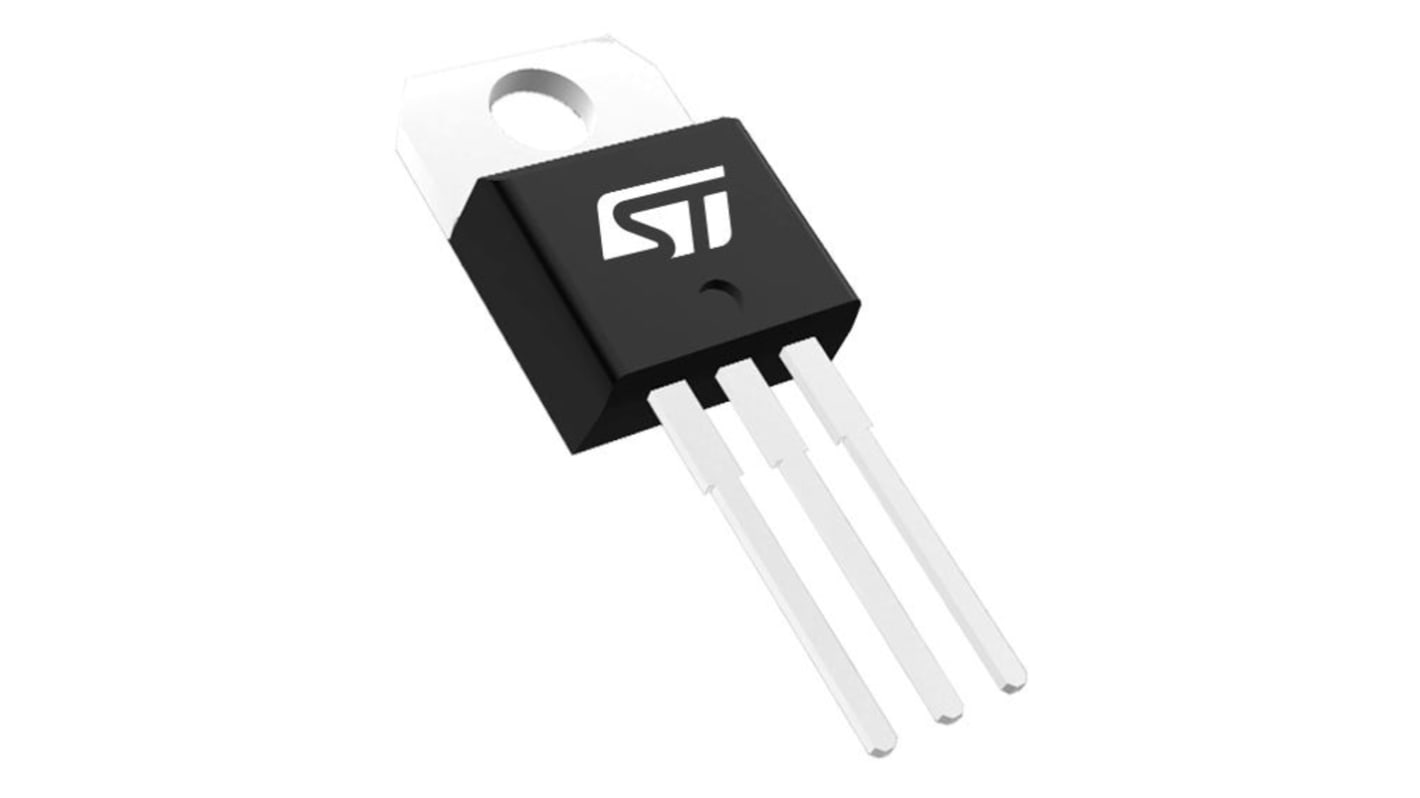

Transistor Darlington STMicroelectronics 1, TO-220, 3 Pin, 5 A NPN + NPN, 60 V 1000
- Codice RS:
- 151-945
- Codice costruttore:
- TIP120
- Costruttore:
- STMicroelectronics
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantitàPrezzo per 1 confezione da 20 unità*
9,18 €
(IVA esclusa)
11,20 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 860 unità pronte per la spedizione da un'altra sede
- Più 320 unità in spedizione dal 25 agosto 2026
- Più 1300 unità in spedizione dal 25 novembre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 20 - 180 | 0,459 € | 9,18 € |
| 200 - 980 | 0,403 € | 8,06 € |
| 1000 - 1980 | 0,361 € | 7,22 € |
| 2000 + | 0,31 € | 6,20 € |
*prezzo indicativo
- Codice RS:
- 151-945
- Codice costruttore:
- TIP120
- Costruttore:
- STMicroelectronics
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | STMicroelectronics | |
| Tipo prodotto | Transistor Darlington | |
| Corrente massima continua collettore Ic | 5A | |
| Tensione massima emettitore del collettore Vceo | 60V | |
| Tipo di package | TO-220 | |
| Numero pin | 3 | |
| Numero elementi per chip | 1 | |
| Guadagno minimo di corrente CC hFE | 1000 | |
| Dissipazione di potenza massima Pd | 65W | |
| Tensione massima base emettitore VBEO | 5V | |
| Polarità transistor | NPN + NPN | |
| Minima temperatura operativa | 65°C | |
| Tensione massima base del collettore VCBO | 100V | |
| Tensione massima di saturazione emettitore del collettore VceSAT | 4V | |
| Temperatura massima di funzionamento | 150°C | |
| Altezza | 4.45mm | |
| Lunghezza | 28.9mm | |
| Serie | TIP | |
| Standard/Approvazioni | RoHS | |
| Corrente massima di cut-off collettore | 0.5mA | |
| Seleziona tutto | ||
|---|---|---|
Marchio STMicroelectronics | ||
Tipo prodotto Transistor Darlington | ||
Corrente massima continua collettore Ic 5A | ||
Tensione massima emettitore del collettore Vceo 60V | ||
Tipo di package TO-220 | ||
Numero pin 3 | ||
Numero elementi per chip 1 | ||
Guadagno minimo di corrente CC hFE 1000 | ||
Dissipazione di potenza massima Pd 65W | ||
Tensione massima base emettitore VBEO 5V | ||
Polarità transistor NPN + NPN | ||
Minima temperatura operativa 65°C | ||
Tensione massima base del collettore VCBO 100V | ||
Tensione massima di saturazione emettitore del collettore VceSAT 4V | ||
Temperatura massima di funzionamento 150°C | ||
Altezza 4.45mm | ||
Lunghezza 28.9mm | ||
Serie TIP | ||
Standard/Approvazioni RoHS | ||
Corrente massima di cut-off collettore 0.5mA | ||
Il transistor STMicroelectronics è realizzato con tecnologia Planar con layout "isola di base" e configurazione monolitica Darlington. Il transistor risultante presenta prestazioni di guadagno eccezionalmente elevate accoppiate a una tensione di saturazione molto bassa.
NPN complementare Transistor PNP
Può essere utilizzato per impieghi generali lineari e commutazione
