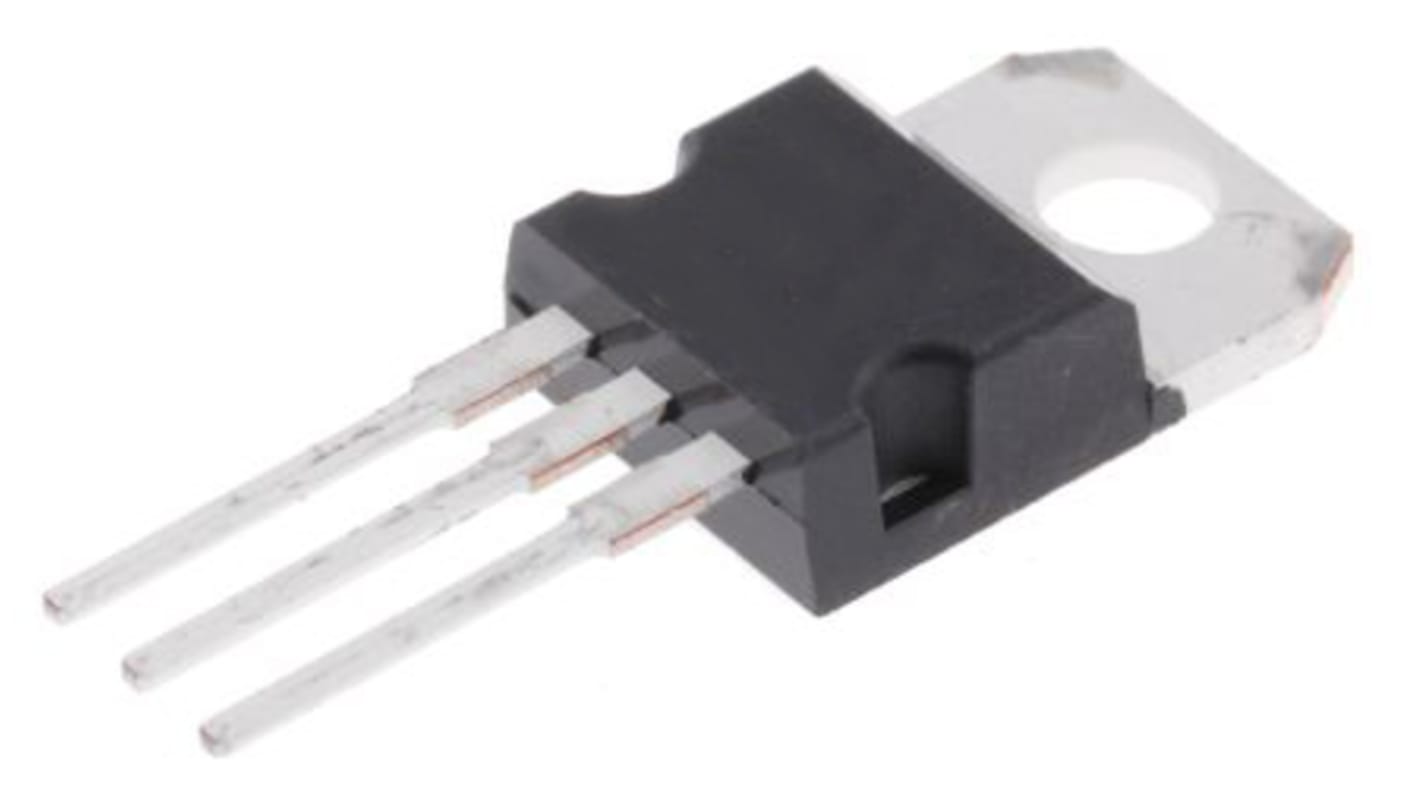

Transistor Darlington onsemi TIP117G 1, TO-220, 3 Pin, 2 A PnP, 100 V cc, Foro passante 500
- Codice RS:
- 184-1112
- Codice costruttore:
- TIP117G
- Costruttore:
- onsemi
Al momento non disponibile
Non sappiamo se questo articolo tornerà in stock, RS intende rimuoverlo a breve dall'assortimento.
- Codice RS:
- 184-1112
- Codice costruttore:
- TIP117G
- Costruttore:
- onsemi
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | onsemi | |
| Tipo prodotto | Transistor Darlington | |
| Corrente massima continua collettore Ic | 2A | |
| Tensione massima emettitore del collettore Vceo | 100V cc | |
| Tipo di package | TO-220 | |
| Tipo montaggio | Foro passante | |
| Numero pin | 3 | |
| Numero elementi per chip | 1 | |
| Guadagno minimo di corrente CC hFE | 500 | |
| Polarità transistor | PnP | |
| Tensione massima base emettitore VBEO | 5V cc | |
| Dissipazione di potenza massima Pd | 50W | |
| Tensione massima base del collettore VCBO | 100V cc | |
| Tensione massima di saturazione emettitore del collettore VceSAT | 2.5V cc | |
| Minima temperatura operativa | -65°C | |
| Temperatura massima di funzionamento | 150°C | |
| Altezza | 15.75mm | |
| Lunghezza | 10.53mm | |
| Standard/Approvazioni | No | |
| Serie | TIP1 | |
| Corrente massima di cut-off collettore | 2mA | |
| Standard automobilistico | No | |
| Seleziona tutto | ||
|---|---|---|
Marchio onsemi | ||
Tipo prodotto Transistor Darlington | ||
Corrente massima continua collettore Ic 2A | ||
Tensione massima emettitore del collettore Vceo 100V cc | ||
Tipo di package TO-220 | ||
Tipo montaggio Foro passante | ||
Numero pin 3 | ||
Numero elementi per chip 1 | ||
Guadagno minimo di corrente CC hFE 500 | ||
Polarità transistor PnP | ||
Tensione massima base emettitore VBEO 5V cc | ||
Dissipazione di potenza massima Pd 50W | ||
Tensione massima base del collettore VCBO 100V cc | ||
Tensione massima di saturazione emettitore del collettore VceSAT 2.5V cc | ||
Minima temperatura operativa -65°C | ||
Temperatura massima di funzionamento 150°C | ||
Altezza 15.75mm | ||
Lunghezza 10.53mm | ||
Standard/Approvazioni No | ||
Serie TIP1 | ||
Corrente massima di cut-off collettore 2mA | ||
Standard automobilistico No | ||
- Paese di origine:
- CN
Il Transistor bipolare di potenza Darlington è progettato per applicazioni di commutazione a bassa velocità e amplificatore per impieghi generali. TIP110, TIP111, TIP112 (NPN), TIP115, TIP116, TIP117 (PNP) sono dispositivi complementari.
Guadagno Di Corrente c.c. elevato - hFE = 2500 (tip.) @ IC = 1,0 ADC
Tensione Di Mantenimento Collettore-Emettitore @ 30 Ma
Vceo(sus) = 60 Vcc (min) TIP110, TIP115
Vceo(sus) = 80 V c.c. (min) TIP111, TIP116
Vceo(sus) = 100 V c.c. (min) TIP112, TIP117
Bassa tensione di saturazione del collettore-emettitore
VCE(sat) = 2,5 V cc (max) @ IC= 2,0 ADC
= 4,0 V c.c. (max) @ IC= 5,0 ADC
Struttura Monolitica Con Resistenze Shunt Base-Emettitore Incorporate
Contenitore compatto TO-220 AB
Sono disponibili contenitori senza piombo
