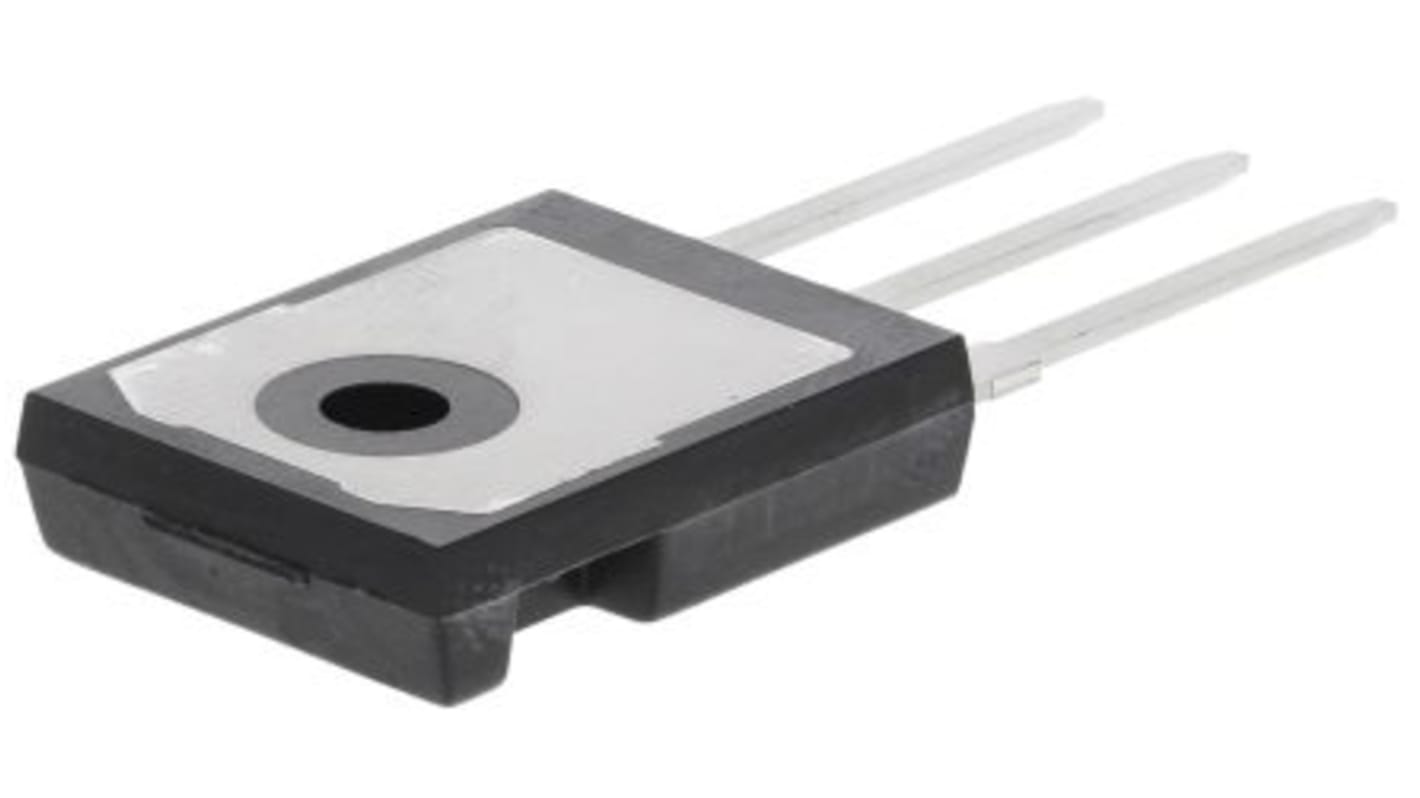

Transistor PNP onsemi, TO-247, 3 Pin, 25 A (continua), 40 A (picco), 100V c.c., , Montaggio su foro
- Codice RS:
- 184-1115
- Codice costruttore:
- TIP36CG
- Costruttore:
- onsemi
Prodotto al momento non disponibile. La consegna avverrà entro 4 giorni lavorativi a partire dal 29/05/2024.
Aggiunto
Prezzo per Cadauno (in una stecca da 30)
2,204 €
(IVA esclusa)
2,689 €
(IVA inclusa)
| Unità | Per unità | Per stecca* |
| 30 - 90 | 2,204 € | 66,12 € |
| 120 - 240 | 1,763 € | 52,89 € |
| 270 - 480 | 1,721 € | 51,63 € |
| 510 + | 1,525 € | 45,75 € |
| *prezzo indicativo | ||
- Codice RS:
- 184-1115
- Codice costruttore:
- TIP36CG
- Costruttore:
- onsemi
Documentazione Tecnica
Normative
- Paese di origine:
- CN
Dettagli prodotto
Il Transistor bipolare di potenza è progettato per applicazioni di commutazione e amplificatori di potenza per impieghi generali. TIP35A, TIP35B, TIP35C (NPN), TIP36A, TIP36B, TIP36C (PNP) sono dispositivi complementari.
25 CORRENTE di collettore
Bassa Corrente Di Dispersione ICEO = 1,0 ma @ 30 e 60 V.
Eccellente guadagno DC hFE = 40 Typ @ 15 A.
Prodotto Con Larghezza Di Banda Ad Alto Guadagno Di Corrente -
Sono disponibili contenitori senza piombo
Bassa Corrente Di Dispersione ICEO = 1,0 ma @ 30 e 60 V.
Eccellente guadagno DC hFE = 40 Typ @ 15 A.
Prodotto Con Larghezza Di Banda Ad Alto Guadagno Di Corrente -
Sono disponibili contenitori senza piombo
Specifiche
Attributo | Valore |
|---|---|
| Tipo transistor | PNP |
| Corrente massima continuativa collettore | 25 A (continua), 40 A (picco) |
| Tensione massima collettore emitter | 100V c.c. |
| Tensione massima base emitter | 5 V c.c. |
| Tipo di package | TO-247 |
| Tipo di montaggio | Su foro |
| Numero pin | 3 |
| Configurazione | Single |
| Configurazione transistor | Singolo |
| Numero di elementi per chip | 1 |
| Guadagno minimo corrente c.c. | 15 |
| Tensione massima base del collettore | 100V c.c. |
| Tensione massima di saturazione collettore emitter | 4 V c.c. |
| Corrente massima di cut-off del collettore | 1mA |
| Lunghezza | 15.2mm |
| Corrente base | 5A |
| Massima temperatura operativa | +150 °C |
| Altezza | 20.35mm |
| Larghezza | 4.9mm |
| Dissipazione di potenza massima | 125 W |
| Minima temperatura operativa | -65 °C |
| Dimensioni | 15.2 x 4.9 x 20.35mm |
