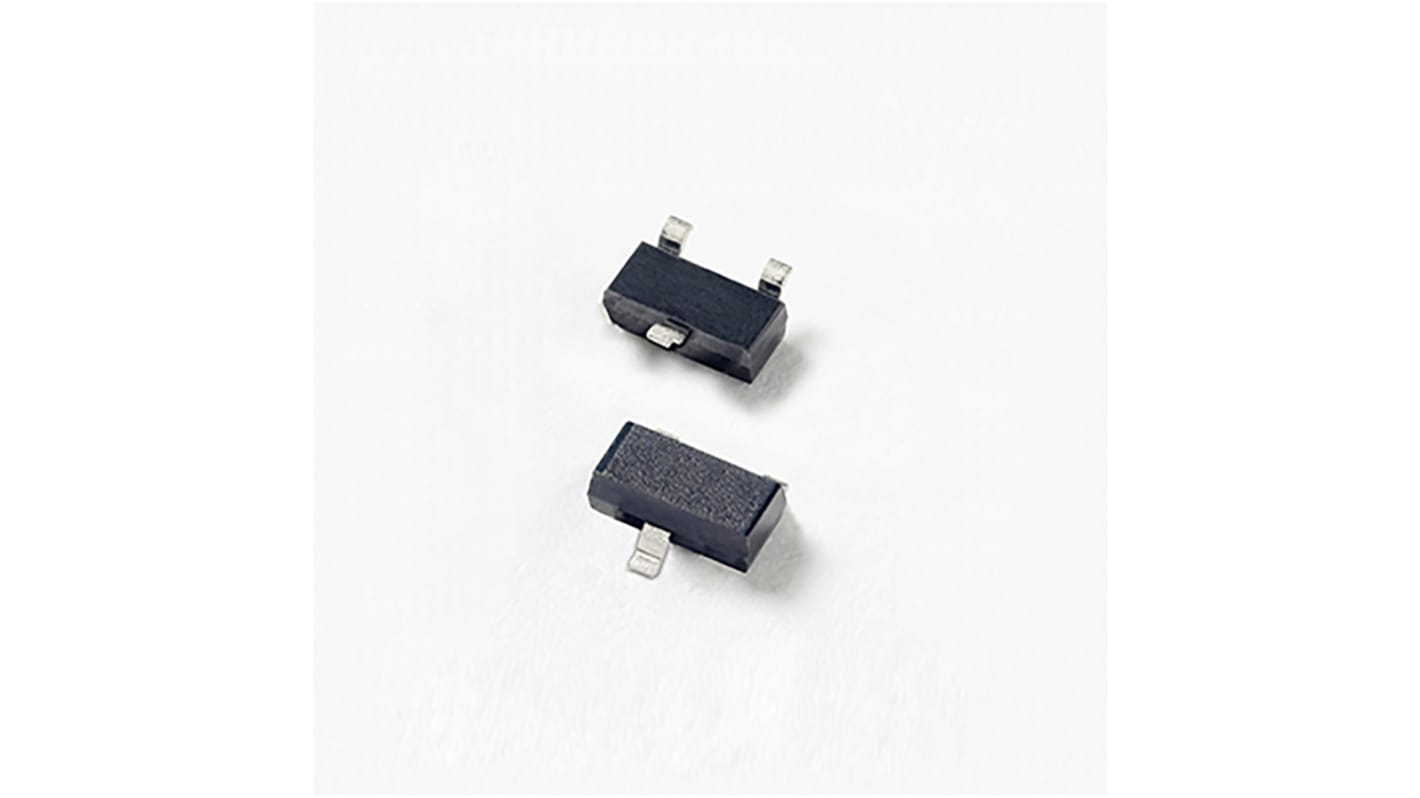

Array diodi TVS Littelfuse, SM15-02HTG 2, Bidirezionale, Superficie, breakdown 16.7 V 400 W, SOT-23, 3 Pin

Visualizza Diodi TVS
Sconto per quantità disponibile

Prezzo per 1 confezione da 20 unità*

7,34 €

(IVA esclusa)

8,96 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 1440 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità
Per unità
Per confezione*
20 - 800,367 €7,34 €
100 - 4800,29 €5,80 €
500 - 9800,255 €5,10 €
1000 +0,212 €4,24 €

*prezzo indicativo

Opzioni di confezione:
Codice RS:
171-9611
Codice costruttore:
SM15-02HTG
Costruttore:
Littelfuse
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Littelfuse

Tipo prodotto

Array diodi TVS

Configurazione diodi

Duale

Direzione

Bidirezionale

Tensione minima di breakdown Vbr

16.7V

Tipo montaggio

Superficie

Tipo di package

SOT-23

Tensione massima di stand-off inversa Vwm

15V

Numero pin

3

Dissipazione di potenza di picco impulso Pppm

400W

Corrente di picco massima impulso Ippm

12A

Tensione di blocco VC

30V

Minima temperatura operativa

-40°C

Protezione ESD

Sì

Temperatura massima di funzionamento

125°C

Numero elementi per chip

2

Lunghezza

3.04mm

Standard/Approvazioni

No

Altezza

3.04mm

Larghezza

1.4 mm

Serie

SM

Standard automobilistico

AEC-Q101

Corrente massima di dispersione inversa

1μA

Paese di origine:
TH
L'array di diodi TVS della serie SM per impieghi generali a due canali protegge le apparecchiature sensibili dai danni dovuti a scarica elettrostatica (ESD), transienti rapidi elettrici (EFT) e picchi indotti dalla caduta di un fulmine. Può assorbire scariche ESD ripetitive senza riduzione delle prestazioni e dissipare in modo sicuro 24 A di 8/20 μs di corrente di picco indotta con tensioni di serraggio molto basse. Gli array di diodi TVS serie SM sono disponibili in cinque opzioni di tensione: 5 V, 12 V, 15 V, 24 V, 36 V

Resistenza dinamica molto bassa (RDYN): SM05: 0,19 Ω, SM12: 0,25 Ω, SM15: 0,30 Ω, SM24: 0,50 Ω, SM36: 0,65 Ω

Protezione robusta contro sovratensioni: potenza di impulso di picco: 400 W (tP = 8/20 μs)

Maggiore capacità ESD

Riduce notevolmente le tensioni al morsetto, garantendo agli IC di sopravvivere a minacce elettriche ben definite, come picchi ESD e indotti da fulmini

Il 25% in più di capacità di gestione della potenza rispetto alle soluzioni analoghe offre un margine di design superiore per le minacce elettriche come definite dagli standard industriali

Capacità di resistenza ESD 2-3 volte superiore rispetto a soluzioni simili, assicurando la massima affidabilità delle apparecchiature sul campo

Porte (RS-232, RS-485, RS-422, RS-423, alimentazione c.c.)

Un'ampia gamma di apparecchiature elettroniche (industriali, attrezzature di test e apparecchiature mediche, terminali POS, controlli di motori, sistemi di allarme e sicurezza, tastiera, stampante, ingressi di microprocessore)
