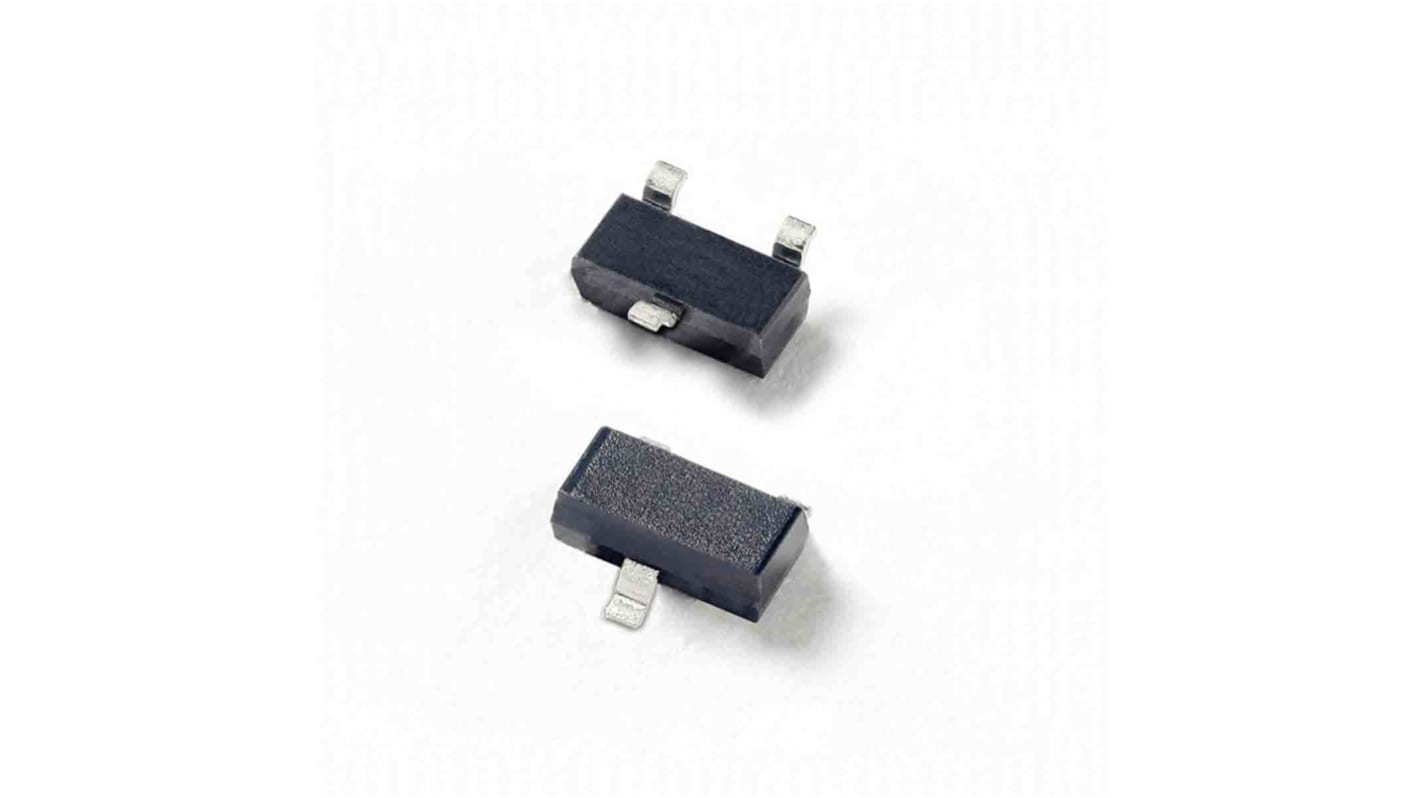

Array diodi TVS Littelfuse 2, Bidirezionale, Superficie, breakdown 7.5 V 640 W, SOT-23, 3 Pin
- Codice RS:
- 202-6933
- Codice costruttore:
- SP712-02HTG
- Costruttore:
- Littelfuse
Prezzo per 1 bobina da 3000 unità*
750,00 €
(IVA esclusa)
900,00 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 6000 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per bobina* |
|---|---|---|
| 3000 + | 0,25 € | 750,00 € |
*prezzo indicativo
- Codice RS:
- 202-6933
- Codice costruttore:
- SP712-02HTG
- Costruttore:
- Littelfuse
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Littelfuse | |
| Configurazione diodi | Array | |
| Tipo prodotto | Array diodi TVS | |
| Direzione | Bidirezionale | |
| Tensione minima di breakdown Vbr | 7.5V | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOT-23 | |
| Tensione massima di stand-off inversa Vwm | 12V | |
| Numero pin | 3 | |
| Dissipazione di potenza di picco impulso Pppm | 640W | |
| Tensione di blocco VC | 32V | |
| Minima temperatura operativa | -40°C | |
| Protezione ESD | Sì | |
| Corrente di picco massima impulso Ippm | 20A | |
| Numero elementi per chip | 2 | |
| Temperatura massima di funzionamento | 125°C | |
| Serie | SP712 | |
| Larghezza | 2.64mm | |
| Standard/Approvazioni | No | |
| Lunghezza | 3.04mm | |
| Altezza | 1.15mm | |
| Corrente massima di dispersione inversa | 20μA | |
| Standard automobilistico | AEC-Q101 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Littelfuse | ||
Configurazione diodi Array | ||
Tipo prodotto Array diodi TVS | ||
Direzione Bidirezionale | ||
Tensione minima di breakdown Vbr 7.5V | ||
Tipo montaggio Superficie | ||
Tipo di package SOT-23 | ||
Tensione massima di stand-off inversa Vwm 12V | ||
Numero pin 3 | ||
Dissipazione di potenza di picco impulso Pppm 640W | ||
Tensione di blocco VC 32V | ||
Minima temperatura operativa -40°C | ||
Protezione ESD Sì | ||
Corrente di picco massima impulso Ippm 20A | ||
Numero elementi per chip 2 | ||
Temperatura massima di funzionamento 125°C | ||
Serie SP712 | ||
Larghezza 2.64mm | ||
Standard/Approvazioni No | ||
Lunghezza 3.04mm | ||
Altezza 1.15mm | ||
Corrente massima di dispersione inversa 20μA | ||
Standard automobilistico AEC-Q101 | ||
- Paese di origine:
- CN
L'array di diodi TVS SP712 è progettato per proteggere le applicazioni RS-485 con tensioni di esercizio asimmetriche (da -7V a 12V) da eventuali danni dovuti a scariche elettrostatiche (ESD), transienti rapidi elettrici (EFT) e sovratensioni indotte da scariche elettriche. Il modello SP712 può assorbire scariche ESD ripetitive al di sopra del livello massimo specificato nello standard internazionale IEC 61000-4-2 senza riduzione delle prestazioni e dissipare in modo sicuro fino a 20A di corrente di picco indotta da 8/20us (IEC 61000-4-5) con tensioni di bloccaggio molto basse.
ESD, IEC 61000-4-2, contatto ±30kV, aria ±30kV
EFT, IEC 61000-4-4, 50A (5/50NS)
Lightning, IEC 61000-4-5 2nd edizione, 20A (TP=8/20 20μs)
Tensioni di esercizio: Da -7V a 12V
Bassa tensione di bloccaggio
Bassa corrente di dispersione
Senza alogeni, senza piombo e conforme alla direttiva RoHS
Livello di sensibilità all'umidità(MSL -1)
Qualifica AEC-Q101
