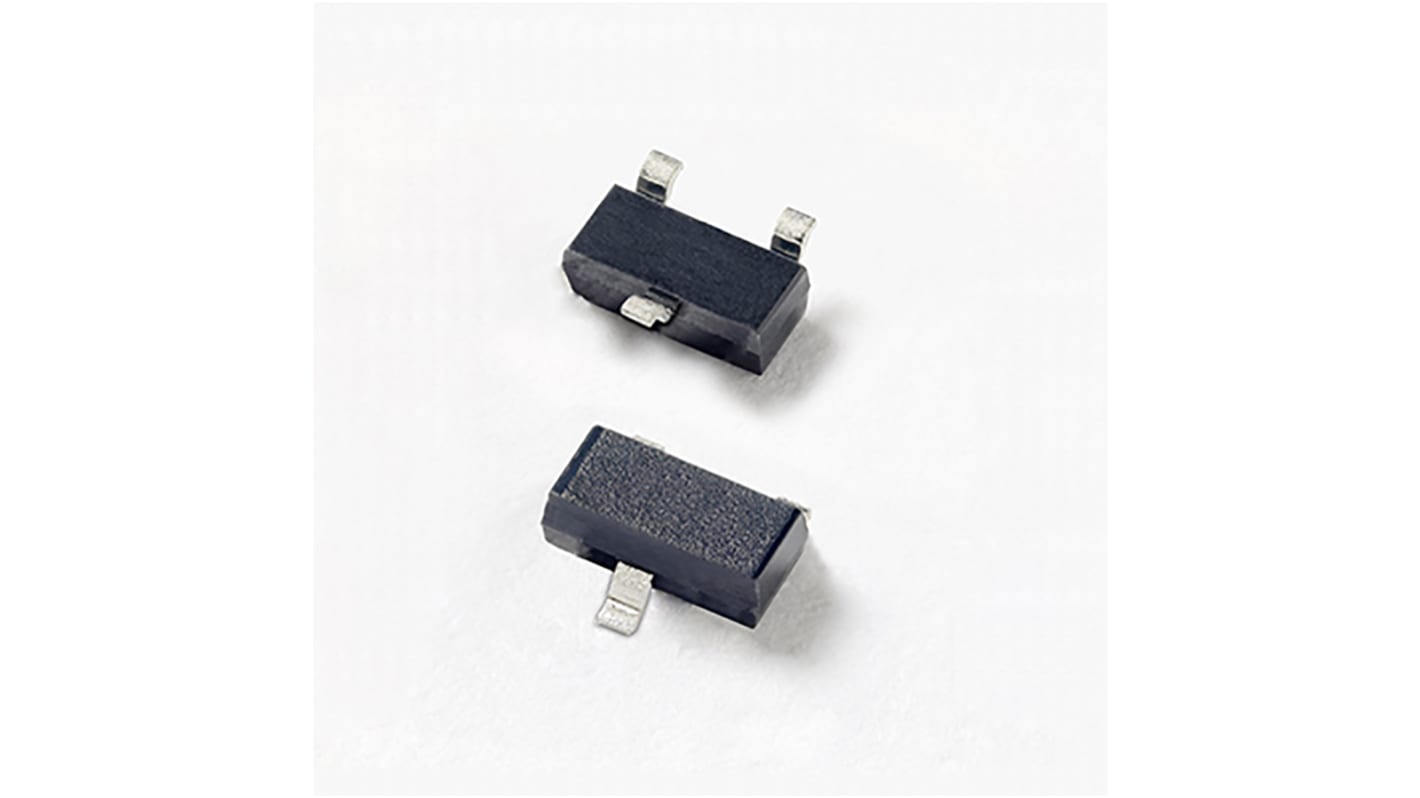

Array diodi TVS Littelfuse, SM24CANB-02HTG 2, Bidirezionale, Superficie, breakdown 26.7 V 500 W, SOT-23, 3 Pin
- Codice RS:
- 171-9628
- Codice costruttore:
- SM24CANB-02HTG
- Costruttore:
- Littelfuse
Sconto per quantità disponibile
Prezzo per 1 confezione da 25 unità*
11,825 €
(IVA esclusa)
14,425 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 2450 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per confezione* |
|---|---|---|
| 25 - 75 | 0,473 € | 11,83 € |
| 100 - 475 | 0,406 € | 10,15 € |
| 500 - 975 | 0,354 € | 8,85 € |
| 1000 + | 0,307 € | 7,68 € |
*prezzo indicativo
- Codice RS:
- 171-9628
- Codice costruttore:
- SM24CANB-02HTG
- Costruttore:
- Littelfuse
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Littelfuse | |
| Direzione | Bidirezionale | |
| Configurazione diodi | Duale | |
| Tipo prodotto | Array diodi TVS | |
| Tensione minima di breakdown Vbr | 26.7V | |
| Tipo montaggio | Superficie | |
| Tipo di package | SOT-23 | |
| Tensione massima di stand-off inversa Vwm | 24V | |
| Numero pin | 3 | |
| Dissipazione di potenza di picco impulso Pppm | 500W | |
| Corrente di picco massima impulso Ippm | 10A | |
| Protezione ESD | Sì | |
| Tensione di blocco VC | 50V | |
| Minima temperatura operativa | -40°C | |
| Corrente di test It | 1mA | |
| Numero elementi per chip | 2 | |
| Temperatura massima di funzionamento | 125°C | |
| Serie | SM | |
| Standard/Approvazioni | No | |
| Larghezza | 1.4 mm | |
| Lunghezza | 3.04mm | |
| Altezza | 1.02mm | |
| Standard automobilistico | AEC-Q101 | |
| Corrente massima di dispersione inversa | 100nA | |
| Seleziona tutto | ||
|---|---|---|
Marchio Littelfuse | ||
Direzione Bidirezionale | ||
Configurazione diodi Duale | ||
Tipo prodotto Array diodi TVS | ||
Tensione minima di breakdown Vbr 26.7V | ||
Tipo montaggio Superficie | ||
Tipo di package SOT-23 | ||
Tensione massima di stand-off inversa Vwm 24V | ||
Numero pin 3 | ||
Dissipazione di potenza di picco impulso Pppm 500W | ||
Corrente di picco massima impulso Ippm 10A | ||
Protezione ESD Sì | ||
Tensione di blocco VC 50V | ||
Minima temperatura operativa -40°C | ||
Corrente di test It 1mA | ||
Numero elementi per chip 2 | ||
Temperatura massima di funzionamento 125°C | ||
Serie SM | ||
Standard/Approvazioni No | ||
Larghezza 1.4 mm | ||
Lunghezza 3.04mm | ||
Altezza 1.02mm | ||
Standard automobilistico AEC-Q101 | ||
Corrente massima di dispersione inversa 100nA | ||
- Paese di origine:
- TH
Protezione affidabile contro le scariche elettrostatiche (ESD). Littelfuse offre una vasta gamma di tecnologie di protezione dei circuiti che risolvono esigenze specifiche.
L'array di diodi TVS SM24CANB è progettato per proteggere le linee CAN (Controller Area Network) da eventuali danni dovuti a scariche elettrostatiche (ESD), transienti rapidi elettrici (EFT) e altri transienti di sovratensione. La serie SM24CANB può assorbire scariche ESD ripetitive senza riduzione delle prestazioni e dissipare in modo sicuro 10 A di 8/20 s di corrente di picco con serraggio molto basso
Bassa tensione di bloccaggio
Bassa corrente di dispersione
Protezione CAN-Bus
Reti automobilistiche
Diagnostica di bordo
Sensori, attuatori
Energy Bus
Reti di controllo industriale
Device Net
Safety BUS
CAN open
