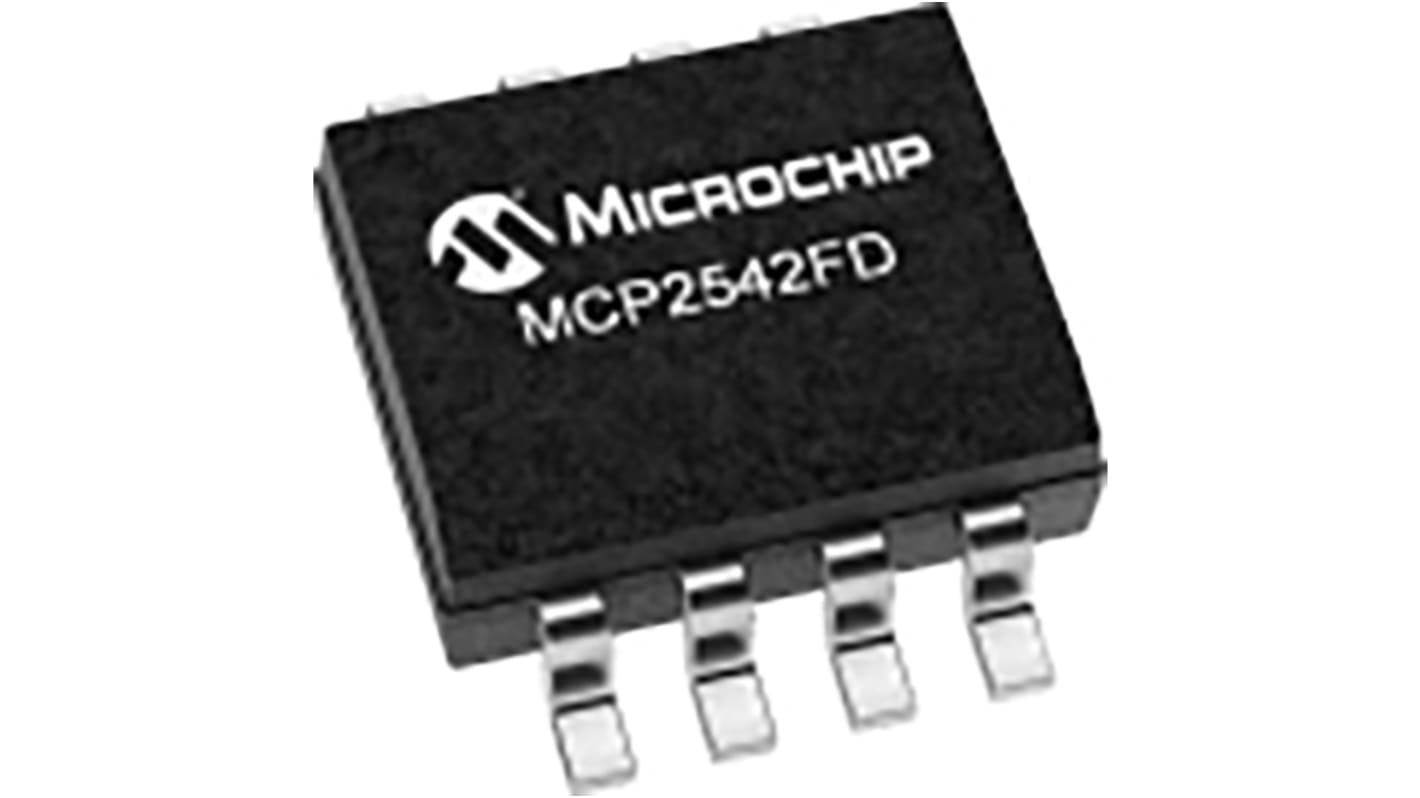

Microchip AEC-Q100 Ricetrasmettitore CAN, 8 Mbps, SOIC 8 Pin
- Codice RS:
- 177-1623
- Codice costruttore:
- MCP2542FD-E/SN
- Costruttore:
- Microchip
Prezzo per 1 tubo da 100 unità*
71,20 €
(IVA esclusa)
86,90 €
(IVA inclusa)
Consegna GRATUITA per ordini a partire da 60,00 €
In magazzino
- 300 unità pronte per la spedizione da un'altra sede
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".
Unità | Per unità | Per Tubo* |
|---|---|---|
| 100 + | 0,712 € | 71,20 € |
*prezzo indicativo
- Codice RS:
- 177-1623
- Codice costruttore:
- MCP2542FD-E/SN
- Costruttore:
- Microchip
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Microchip | |
| Tipo prodotto | Ricetrasmettitore CAN | |
| Velocità massima dati | 8MBPS | |
| Numero ricetrasmettitori | 1 | |
| Sottotipo | Ricetrasmettitore CAN | |
| Modalità spegnimento | In standby, Normale | |
| Corrente di alimentazione | 70mA | |
| Tipo montaggio | Superficie | |
| Tipo di interfaccia | ISO 11898-2, ISO 11898-5, CAN | |
| Tipo di package | SOIC | |
| Numero pin | 8 | |
| Tensione minima di alimentazione | 4.5V | |
| Tensione massima di alimentazione | 5.5V | |
| Minima temperatura operativa | -40°C | |
| Protezione ESD | Sì | |
| Temperatura massima di funzionamento | 125°C | |
| Lunghezza | 4.9mm | |
| Altezza | 1.5mm | |
| Serie | MCP2542FD | |
| Standard/Approvazioni | No | |
| Standard automobilistico | AEC-Q100 | |
| Seleziona tutto | ||
|---|---|---|
Marchio Microchip | ||
Tipo prodotto Ricetrasmettitore CAN | ||
Velocità massima dati 8MBPS | ||
Numero ricetrasmettitori 1 | ||
Sottotipo Ricetrasmettitore CAN | ||
Modalità spegnimento In standby, Normale | ||
Corrente di alimentazione 70mA | ||
Tipo montaggio Superficie | ||
Tipo di interfaccia ISO 11898-2, ISO 11898-5, CAN | ||
Tipo di package SOIC | ||
Numero pin 8 | ||
Tensione minima di alimentazione 4.5V | ||
Tensione massima di alimentazione 5.5V | ||
Minima temperatura operativa -40°C | ||
Protezione ESD Sì | ||
Temperatura massima di funzionamento 125°C | ||
Lunghezza 4.9mm | ||
Altezza 1.5mm | ||
Serie MCP2542FD | ||
Standard/Approvazioni No | ||
Standard automobilistico AEC-Q100 | ||
- Paese di origine:
- US
Il ricetrasmettitore CAN MCP2542FD è stato progettato per applicazioni ad alta velocità CAN FD fino a 8Mbps di velocità di comunicazione. Il ritardo di propagazione massimo è stato migliorato per supportare una maggiore lunghezza bus.il dispositivo soddisfa i requisiti del settore automobilistico per bit rate CAN FD superiore a 2 Mbps, bassa corrente a riposo, compatibilità elettromagnetica (EMC) e scariche elettrostatiche (ESD).
Supporta CAN 2.0 e CAN con velocità di trasferimento dati flessibile CAN FD) requisiti di ricetrasmettitore di strato fisico
Ottimizzato per il funzionamento CAN FD A 2, 5 E 8 Mbps
Ritardo di propagazione massimo: 120 ns
Simmetria ritardo anello: ±10% (2 Mbps)
Attivazione CAN wake-up on, 3,6 μs tempo filtro
Corrente di standby molto bassa: 4 μA tipico
Pin di alimentazione VIO per interfacciarsi direttamente ai controller e ai microcontroller CAN con 1,8 V a 5 V I/O
I pin Bus CAN sono scollegati quando il dispositivo non è alimentato
Un nodo non alimentato o un evento di sotto-tensione non caricherà il bus CAN
Il dispositivo non è alimentato se VDD o VIO scende al di sotto del livello della POR
Rilevamento di guasti di messa a terra
