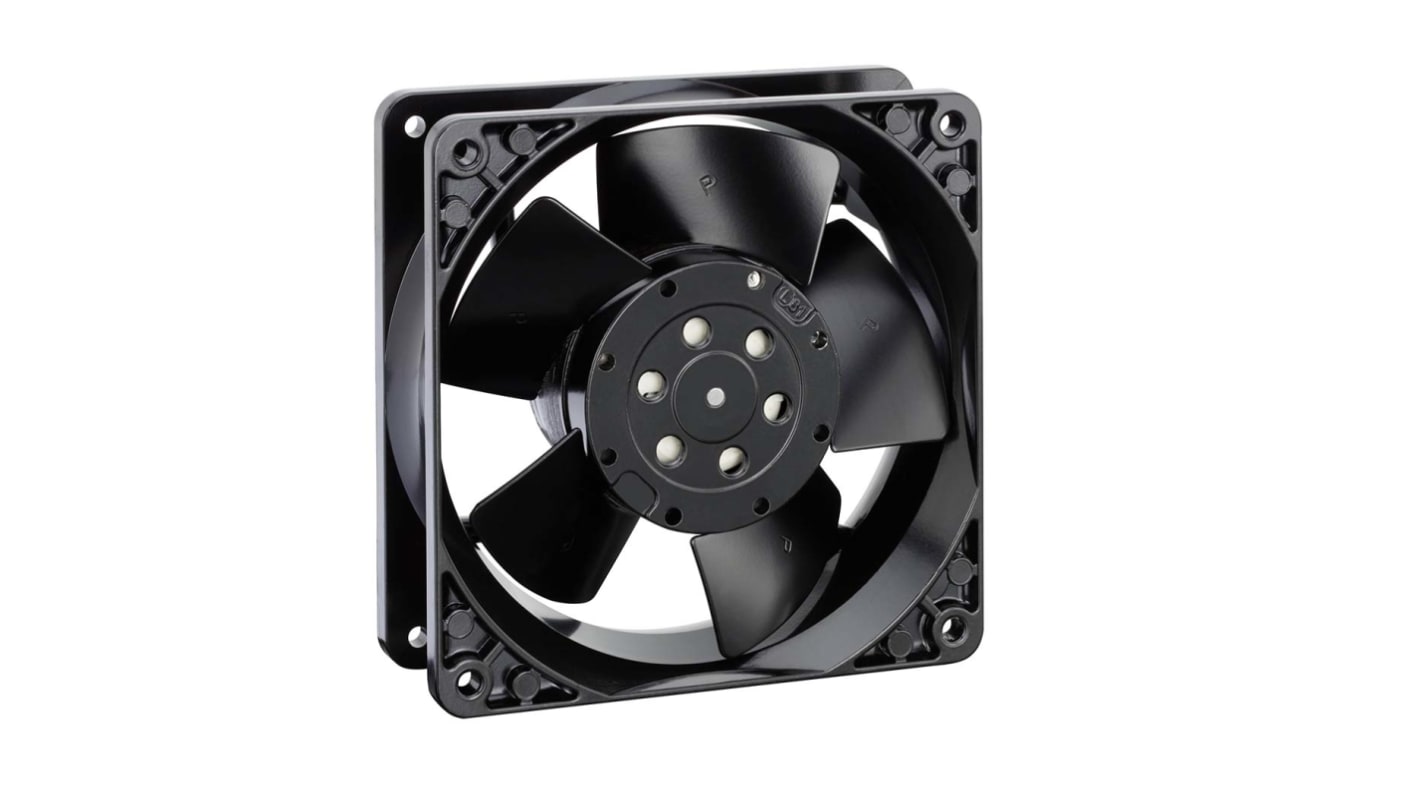

Ventola assiale in c.a. ebm-papst 4000 N, 160m³/h, 230 V ac, 119 x 119 x 38mm

Il ventilatore assiale c.a. ebm-papst è una soluzione di raffreddamento high-tech. È disponibile nelle dimensioni di 119mm x 119mm x 38mm e tensione di alimentazione di 230VAC. La ventola ha una velocità del motore di 2650rpm. È dotato di una durata prolungata dei cuscinetti a sfere che assicura un uso senza guasti per un periodo di tempo significativo (37.500 ore a 40 °C). I ventilatori c.a. ebm-papst offrono una soluzione di raffreddamento flessibile e affidabile per le applicazioni che consente il montaggio in qualsiasi posizione assiale. Il ventilatore ha un consumo energetico nominale di 19W
.
Che cos'è un ventilatore assiale c.a.?
I ventilatori assiali c.a. vengono utilizzati quando non è disponibile la tensione c.c. e sono progettati per generare un flusso d'aria di portata elevata e pressione media. I ventilatori assiali sono dotati di una girante circondata da pale che funziona in modo analogo a un'elica. Il motore del ventilatore è integrato nel mozzo della girante per fornire un'unità ventola compatta. La girante aspira l'aria in senso assiale, parallelamente all'albero motore rotante e spinge l'aria all'esterno nella stessa direzione. Il ventilatore assiale è circondato da un contenitore a flangia con fori di montaggio che ne consentono il montaggio all'interno dell'apparecchiatura.

Motore con rotore esterno
A differenza dei tradizionali motori con rotore interno in cui l'albero rotante è circondato da bobine elettromagnetiche, i ventilatori ebm-papst sono dotati di un motore con rotore esterno. In un motore a rotore esterno, le bobine magnetiche sono incassate all'interno di un guscio rotante. Il vantaggio di questo design è che i motori con rotore esterno sono più compatti, funzionano in modo più efficiente e sono meno soggetti al surriscaldamento rispetto ai motori con rotore interno

Progettati da esperti del settore
Le giranti per ventilatori e il contenitore interno dei ventilatori assiali c.a. compatti ebm-papst sono abilmente progettati utilizzando un software per computer all'avanguardia. Le pale sono caratterizzate da una forma aerodinamica e sono bilanciate dinamicamente su due livelli per garantire prestazioni ottimali. L'uscita dell'aria e le prestazioni del motore sono perfettamente abbinate alle dimensioni del ventilatore, il che si traduce in una bassa rumorosità, anche a un'elevata contropressione.

Caratteristiche dei contenitori
I contenitori di questi ventilatori assiali c.a. compatti sono dotati di alette di messa a terra con filettature M4 e UNC

Come collegare il ventilatore?
Questi ventilatori assiali serie 4000 N sono dotati di 2 terminali a lama piatti da 2,8 x 0,5 mm. Per collegare il ventilatore, è necessario acquistare un cavo con un connettore femmina di accoppiamento (vedere i codici 118-3077, 826-1329, 118-3156 e 118-3099)
Quali accessori sono disponibili?
Griglie protettive per le mani: Le griglie protettive per le mani di questi ventilatori possono essere acquistate separatamente (vedere i codici 101-8096, 512-581, 826-1357, 826-1354 e 826-1363).
Protezione del ventilatore con filtro: Codici 482-207 e 482-140
Cinghia di montaggio per filtro per ventilatore: Codice 826-1398
Clip per vite di montaggio: Codice 482-203
Kit ventola
Sono disponibili anche kit ventilatori serie 4000 N che includono ventilatore, cavo conduttore e guaina protettiva o ventilatore, cavo conduttore e filtro. Vedere i codici 797-2258 e 797-2230
Versioni a risparmio energetico
I ventilatori assiali ACI serie 4400 sono versioni a risparmio energetico della serie 4000 N. Questi ventilatori utilizzano motori con tecnologia GreenTech EC che offrono migliori prestazioni con una frazione del consumo energetico dei motori convenzionali. Vedere i codici 740-6385 e 912-6123

Flusso d'aria di 160m³/h.
Motore del ventilatore integrato nel mozzo della girante per formare un'unità ventola compatta
Aspirazione dell'aria tramite montanti
Motore a polo schermato con rotore esterno
Abilmente progettato per garantire la massima efficienza e prestazioni
Pale aerodinamiche per un basso livello di rumorosità e una maggiore efficienza
Scelta di tipi di cuscinetti tra cui cuscinetti a manicotto Sintec PAPST per bassa rumorosità e bassa sensibilità agli urti
Contenitori a flangia con fori di montaggio per l'installazione nell'apparecchiatura
Contenitore in lega di alluminio pressofuso per una struttura robusta
Protezione contro il sovraccarico grazie all'impedenza protetta

Industria alimentare
Elettrodomestici
Contenitori
Ventilatori, motori e pompe
Riscaldamento e ventilazione
Unità industriali
Strumentazione
Illuminazione
Macchine e industriali
Apparecchiature mediche
Sorgenti di alimentazione
Stampante
Telecomunicazioni
Sistemi UV
Grado di protezione IP20

Approvazione UL
CSA
VDE
