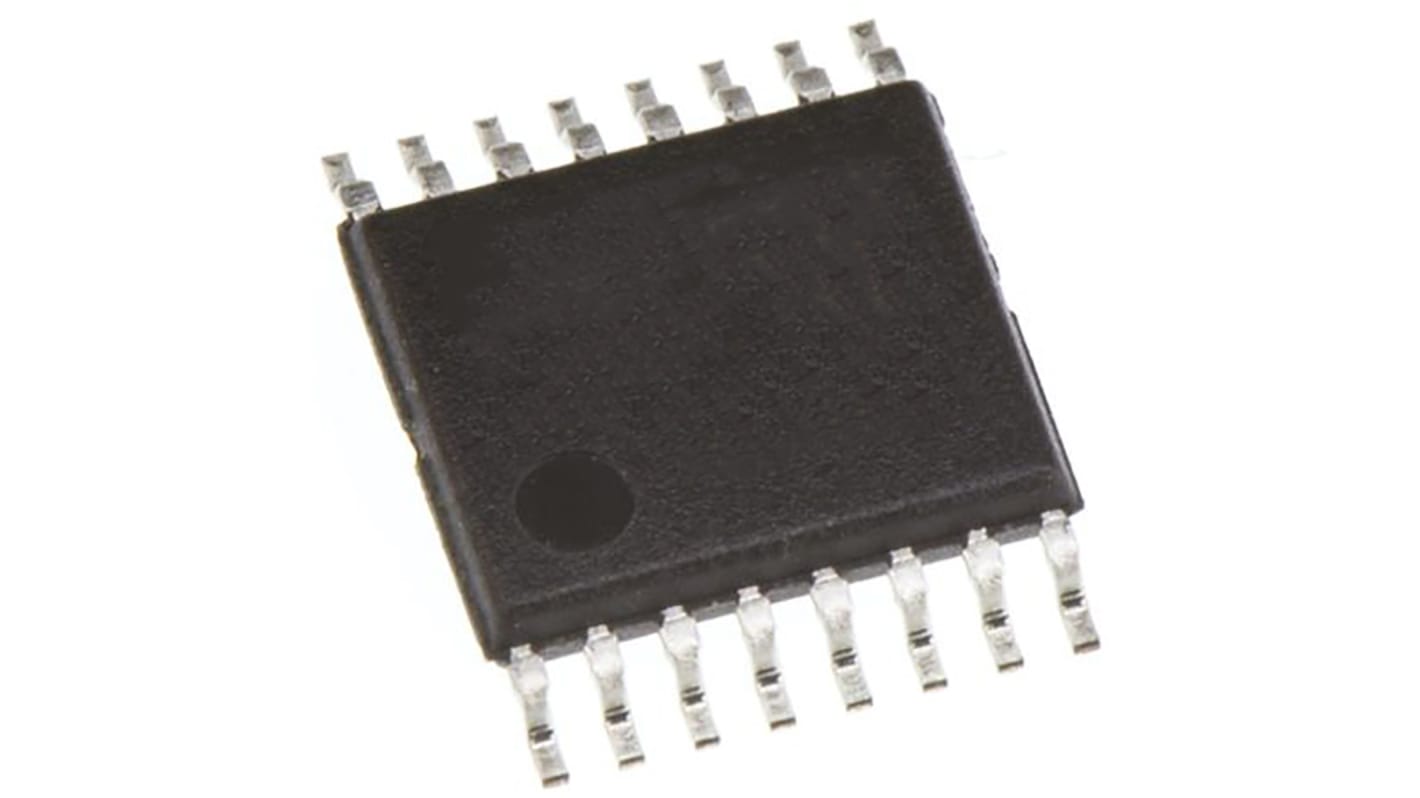

Buffer clock PLL CY2308ZXI-1H 133.3MHz max, TSSOP 16 Pin
- Codice RS:
- 194-9020
- Codice costruttore:
- CY2308ZXI-1H
- Costruttore:
- Infineon
Prezzo per 1 unità*
10,98 €
(IVA esclusa)
13,40 €
(IVA inclusa)
Informazioni sulle scorte attualmente non disponibili
Unità | Per unità |
|---|---|
| 1 + | 10,98 € |
*prezzo indicativo
- Codice RS:
- 194-9020
- Codice costruttore:
- CY2308ZXI-1H
- Costruttore:
- Infineon
Specifiche
Documentazione Tecnica
Normative
Dettagli prodotto
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto | Attributo | Valore |
|---|---|---|
| Marchio | Infineon | |
| Numero di elementi per chip | 1 | |
| Corrente di alimentazione massima | 70 mA | |
| Frequenza massima in ingresso | 133.3MHz | |
| Tipo di montaggio | Montaggio superficiale | |
| Tipo di package | TSSOP | |
| Numero pin | 16 | |
| Dimensioni | 5.1 x 4.5 x 0.95mm | |
| Lunghezza | 5.1mm | |
| Larghezza | 4.5mm | |
| Altezza | 0.95mm | |
| Tensione di alimentazione operativa massima | 3,6 V | |
| Massima temperatura operativa | +85 °C | |
| Frequenza di uscita massima | 133.3MHz | |
| Tensione di alimentazione operativa minima | 3 V | |
| Minima temperatura operativa | -40 °C | |
| Frequenza di uscita minima | 10MHz | |
| Seleziona tutto | ||
|---|---|---|
Marchio Infineon | ||
Numero di elementi per chip 1 | ||
Corrente di alimentazione massima 70 mA | ||
Frequenza massima in ingresso 133.3MHz | ||
Tipo di montaggio Montaggio superficiale | ||
Tipo di package TSSOP | ||
Numero pin 16 | ||
Dimensioni 5.1 x 4.5 x 0.95mm | ||
Lunghezza 5.1mm | ||
Larghezza 4.5mm | ||
Altezza 0.95mm | ||
Tensione di alimentazione operativa massima 3,6 V | ||
Massima temperatura operativa +85 °C | ||
Frequenza di uscita massima 133.3MHz | ||
Tensione di alimentazione operativa minima 3 V | ||
Minima temperatura operativa -40 °C | ||
Frequenza di uscita minima 10MHz | ||
CY2308 è un buffer di ritardo zero da 3,3 V progettato per distribuire clock ad alta velocità in PC, workstation, trasmissione dati, telecomunicazioni e altre applicazioni ad alte prestazioni. La parte è dotata di un PLL on-chip che si blocca su un clock di ingresso presentato sul pin REF. Il feedback PLL è azionato da pin FBK esterno, pertanto l'utente ha la flessibilità di scegliere una qualsiasi delle uscite come ingresso di feedback e collegarla al pin FBK. Il disallineamento ingresso-uscita è inferiore a 250 ps e il disallineamento uscita-uscita è inferiore a 200 ps. Il CY2308 ha due banchi di quattro uscite ciascuno che è controllato dagli ingressi di selezione come mostrato nella tabella Seleziona decodifica ingresso a pagina 3. Se non sono richiesti tutti i clock di uscita, il banco B è a tre. Il clock di ingresso è applicato direttamente all'uscita per scopi di test di chip e sistema dagli ingressi di selezione. Il PLL CY2308 entra in uno stato di spegnimento quando non ci sono fronti di salita sull'ingresso REF. In questa modalità, tutte le uscite sono a tre stati e il PLL è spento, il che si traduce in un assorbimento di corrente inferiore a 25 μA.
