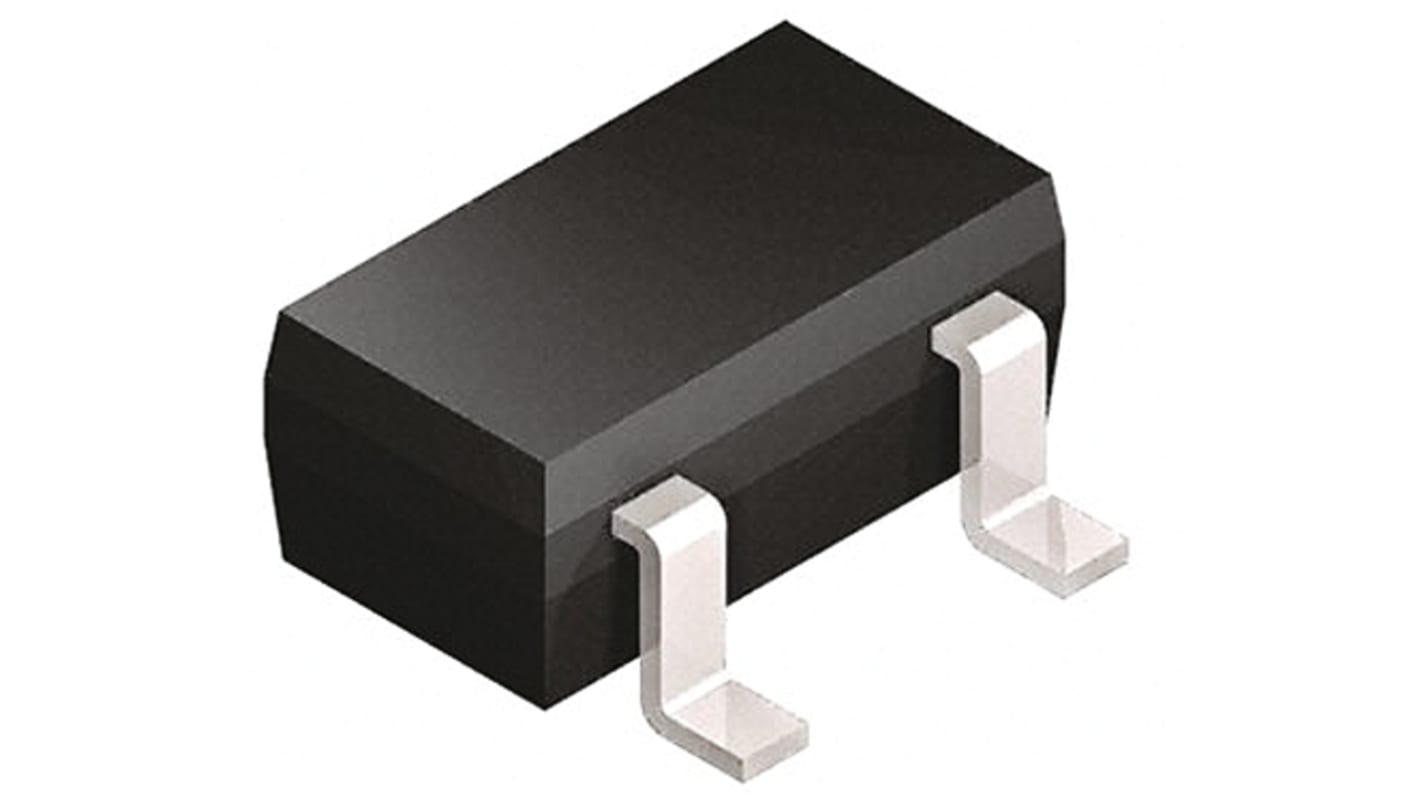

MOSFET Infineon, canale N 30 V, 280 mΩ Miglioramento, 1.4 A, 3 Pin, SOT-23, Superficie

Visualizza MOSFET
Sconto per quantità disponibile
Visualizza le opzioni di prezzo per quantità

Prezzo per 1 bobina da 250 unità*

42,25 €

(IVA esclusa)

51,50 €

(IVA inclusa)

Add to Basket
Selezionare o digitare la quantità
In magazzino
  • 250 unità pronte per la spedizione da un'altra sede
  • Più 2750 unità in spedizione dal 23 ottobre 2026
Te ne servono di più? Inserisci la nuova quantità e clicca su "Controlla le date di consegna".

Unità
Per unità
Per bobina*
250 - 2500,169 €42,25 €
500 - 10000,16 €40,00 €
1250 - 22500,113 €28,25 €
2500 +0,107 €26,75 €

*prezzo indicativo

Codice RS:
826-9412
Codice costruttore:
BSS316NH6327XTSA1
Costruttore:
Infineon
Trova prodotti simili selezionando uno o più attributi.
Seleziona tutto

Marchio

Infineon

Tipo di canale

N

Tipo prodotto

MOSFET

Massima corrente di scarico continua Id

1.4A

Tensione massima della sorgente di scarico Vds

30V

Tipo di package

SOT-23

Serie

OptiMOS 2

Tipo montaggio

Superficie

Numero pin

3

Resistenza massima della sorgente di scarico Rds

280mΩ

Modalità canale

Miglioramento

Tensione massima della sorgente del cancello Vgs

-20V, +20V

Dissipazione di potenza massima Pd

500mW

Tensione diretta Vf

800mV

Carica tipica del gate Qg @ Vgs

0.6nC

Minima temperatura operativa

-55°C

Temperatura massima di funzionamento

150°C

Altezza

900μm

Larghezza

1.3mm

Standard/Approvazioni

No

Lunghezza

2.9mm

Standard automobilistico

AEC-Q101

MOSFET Infineon OptiMOS serie 2, tensione massima della sorgente di drenaggio di 30 V, corrente di drenaggio continua massima di 1,4 A - BSS316NH6327XTSA1


Questo MOSFET a canale n è un transistor di commutazione a montaggio superficiale progettato per la gestione dell'alimentazione a bassa tensione in assemblaggi elettronici compatti. Funziona come un dispositivo in modalità di potenziamento adatto per le attività di commutazione e controllo in contesti automobilistici e industriali, con una tensione nominale gate-source che consente margini di azionamento robusti per i circuiti di controllo tipici.

Caratteristiche e vantaggi:


• La bassa resistenza all'accensione garantisce una conduzione efficiente e riduce le perdite
• Il valore nominale drain-source di 30 V supporta i comuni sistemi a bassa tensione
• La capacità di corrente continua di 1,4 A gestisce carichi moderati
• La carica gate tipica di 0,6 nC consente transizioni di commutazione rapide
• La dissipazione di potenza massima di 500 mW si adatta a budget termici ridotti
• La qualifica AEC-Q101 fornisce criteri di affidabilità di livello automobilistico

Applicazioni


• Adatto per la commutazione di carichi automobilistici a bassa tensione
• Ideale per la conversione del punto di carico nell'elettronica compatta
• Utilizzato con sistemi alimentati a batteria che richiedono un fattore di forma ridotto
• Può essere utilizzato per il controllo del gate dell'azionamento del motore in attuatori di piccole dimensioni
• Adatto per la gestione dell'alimentazione su schede densamente popolate

Quale intervallo termico può resistere durante il funzionamento?


È specificato per funzionare da -55 °C fino a 150 °C, consentendo l'uso in ambienti ad ampia temperatura.

Quanti collegamenti elettrici presenta alla scheda?


Utilizza una configurazione a tre pin compatibile con i modelli di messa a terra SOT-23 standard per il montaggio superficiale.

Quale tensione massima deve essere applicata tra il gate e la sorgente?


La tensione nominale da gate a sorgente è di 20 V, che definisce l'ampiezza massima sicura del gate drive.

Quali considerazioni sull'altezza e l'ingombro del pacchetto influenzano il layout?


Il pacchetto ha un profilo basso con un'altezza di 0,9 mm e un ingombro rettangolare di 2,9 x 1,3 mm per progetti di circuiti stampati compatti.
