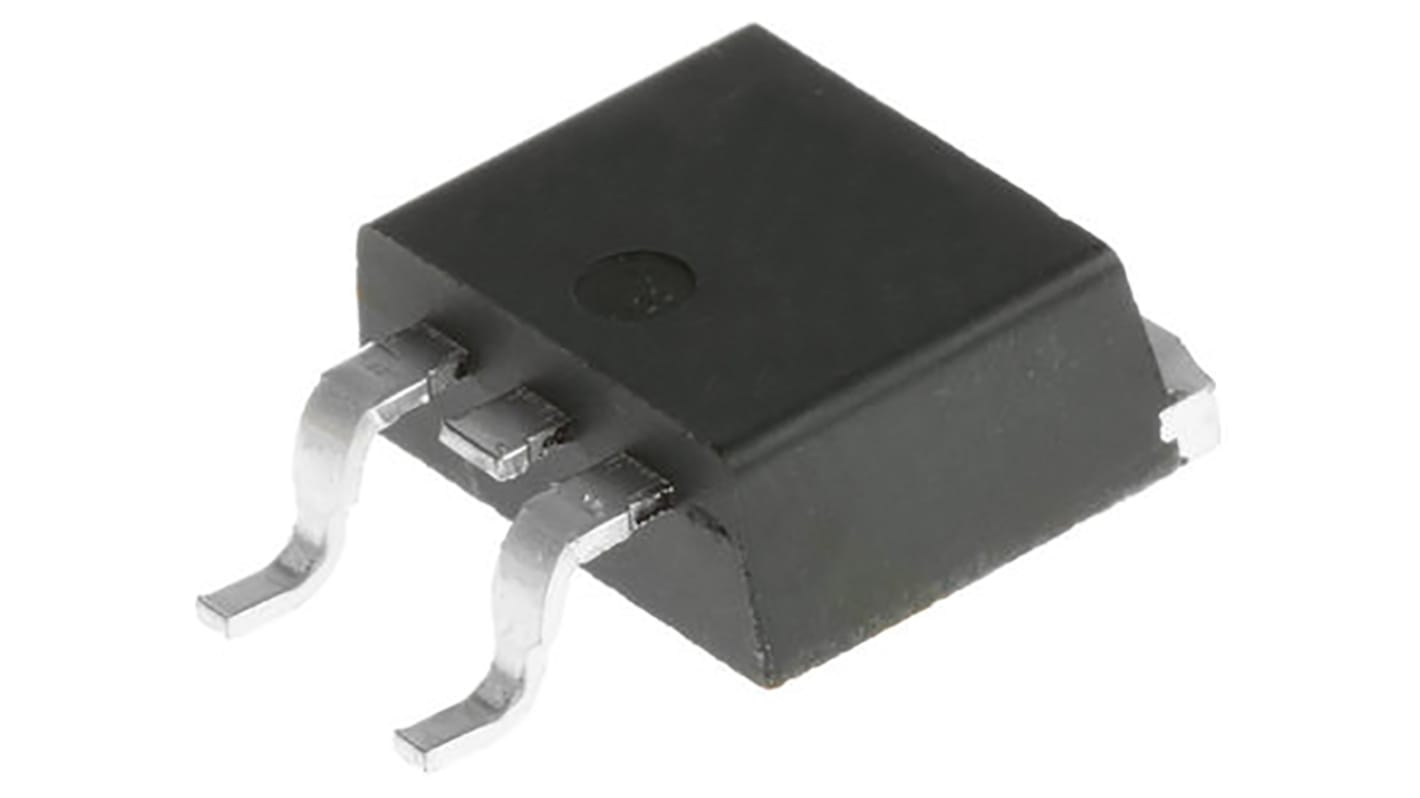

IGBT onsemi, VCE 400 V, IC 41 A, canale N, D2PAK (TO-263)

Questi dispositivi IGBT EcoSPARK sono ottimizzati per l'azionamento di bobine di accensione per uso automobilistico. Sono stati testati in presenza di sollecitazioni e soddisfano lo standard AEC-Q101.

• Stadio pilota livello logico
• Protezione ESD
• Applicazioni: circuiti driver di bobine di accensione per uso automobilistico, applicazioni Coil-on-Plug

864-8802 FGB3040CS 400 V 20 A D2PAK

I valori di corrente nominale indicati si applicano con temperatura della giunzione Tc = +110 °C.

AEC-Q101

Discreti e moduli IGBT, Fairchild Semiconductor

Gli Insulated Gate Bipolar Transistor o IGBT sono dispositivi a semiconduttore a tre potenze terminali, apprezzati per l'elevata efficienza e la commutazione rapida. L'IGBT combina le semplici proprietà del comando di gate dei MOSFET con la capacità a corrente elevata e la bassa tensione di saturazione dei transistor bipolari, combinando in un unico dispositivo un gate FET isolato per l'ingresso di comando ed un transistor di potenza bipolare come uno switch.
